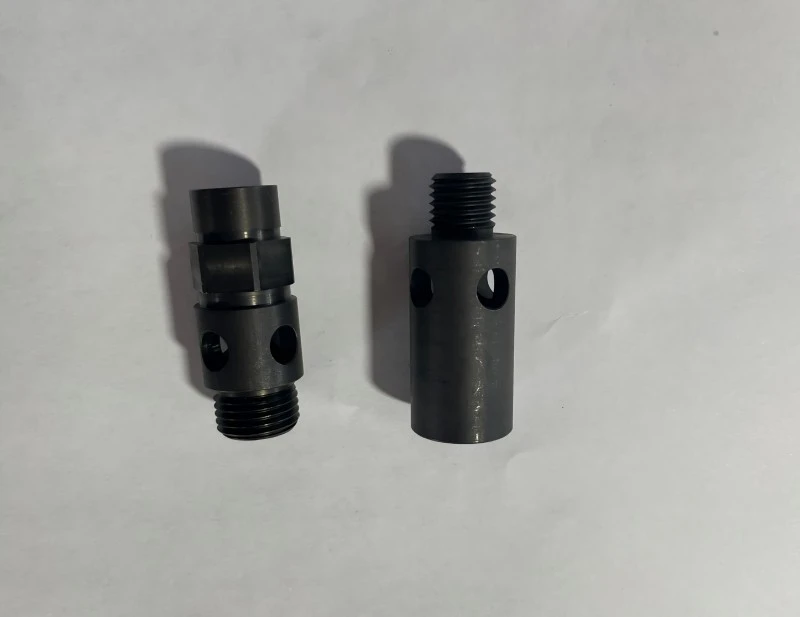

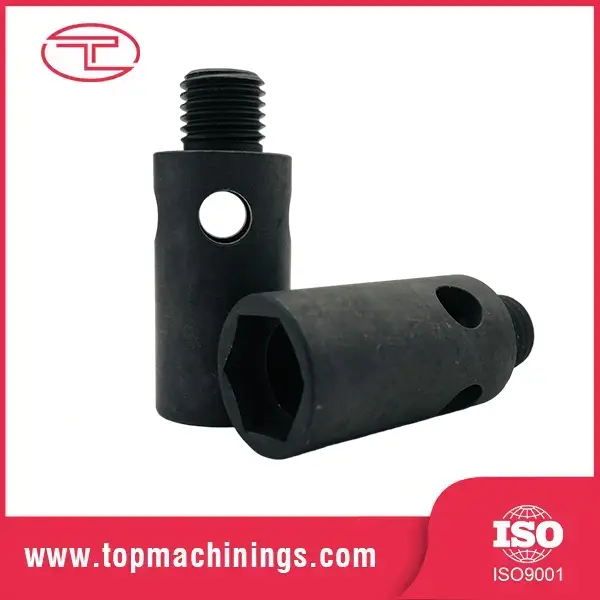

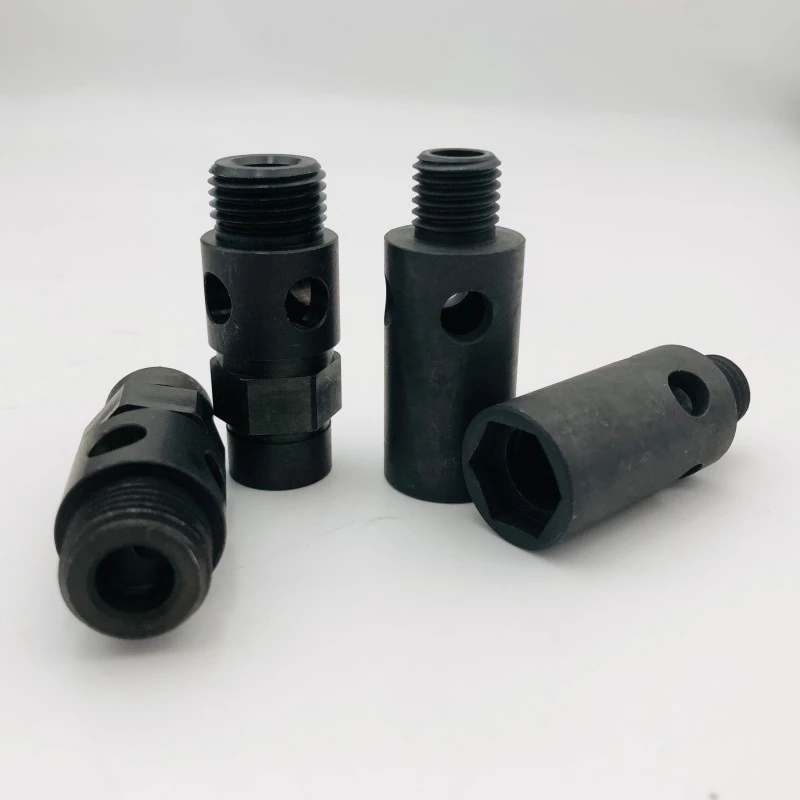

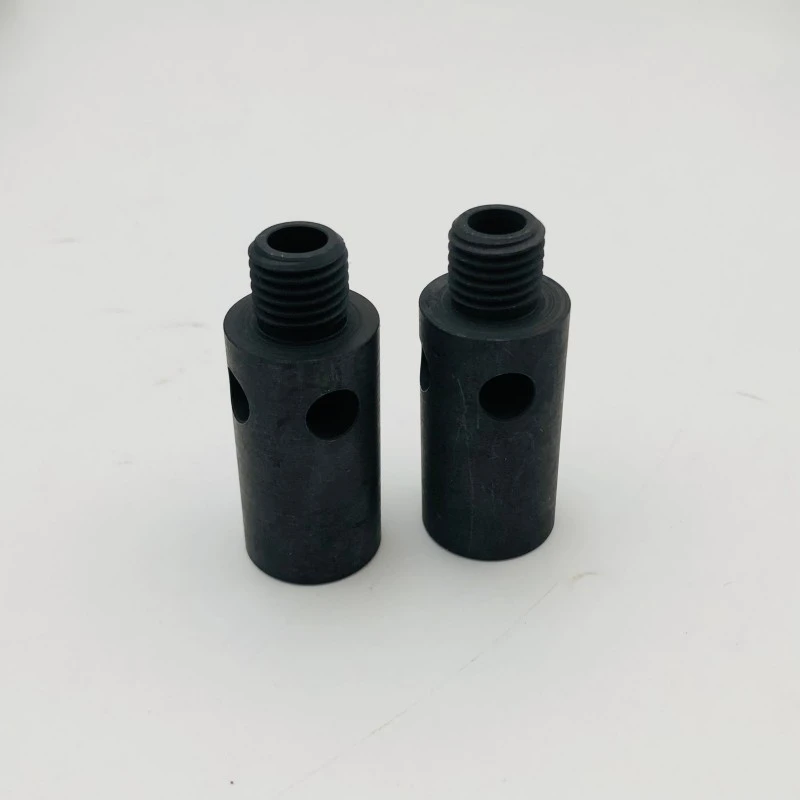

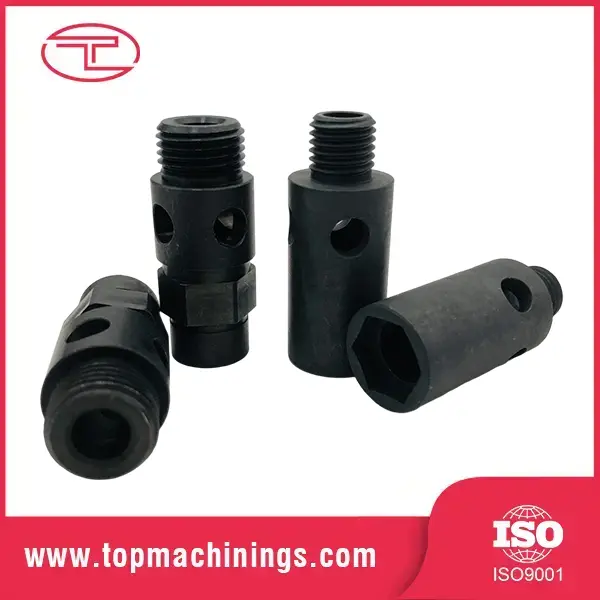

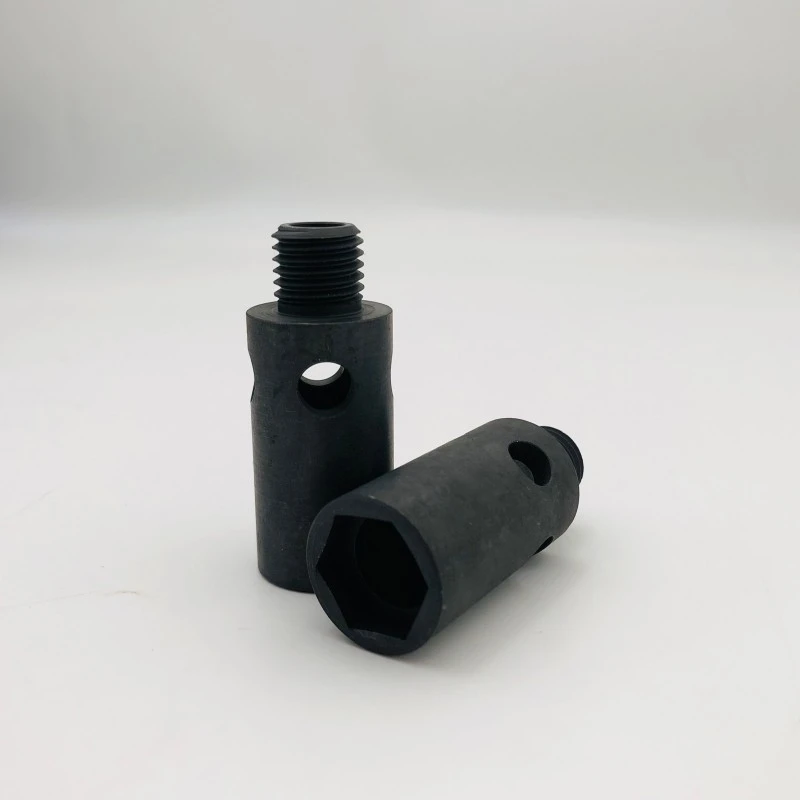

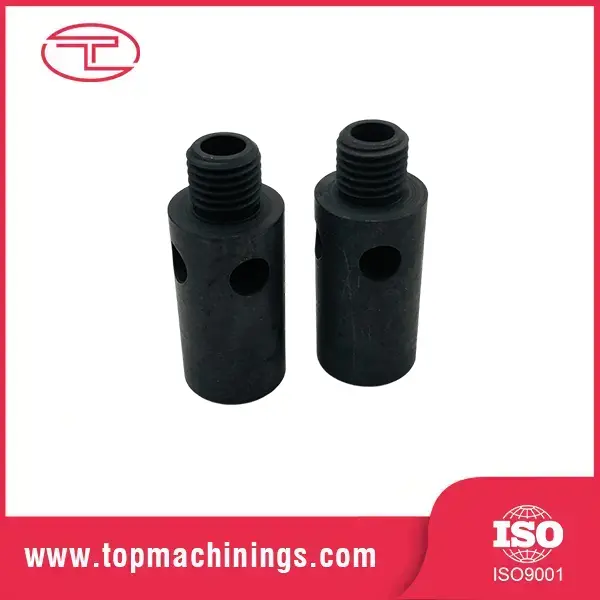

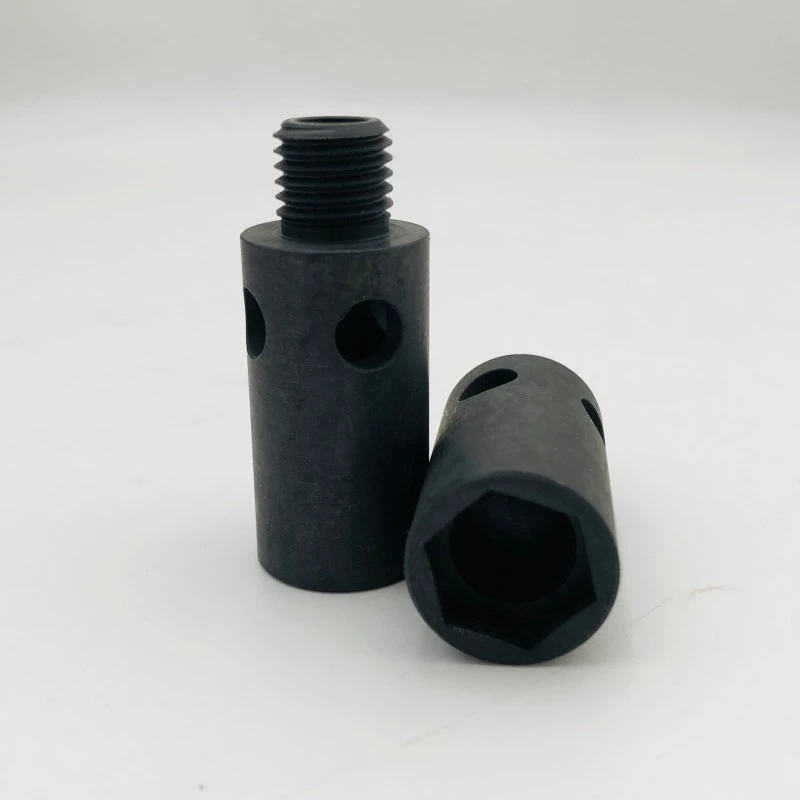

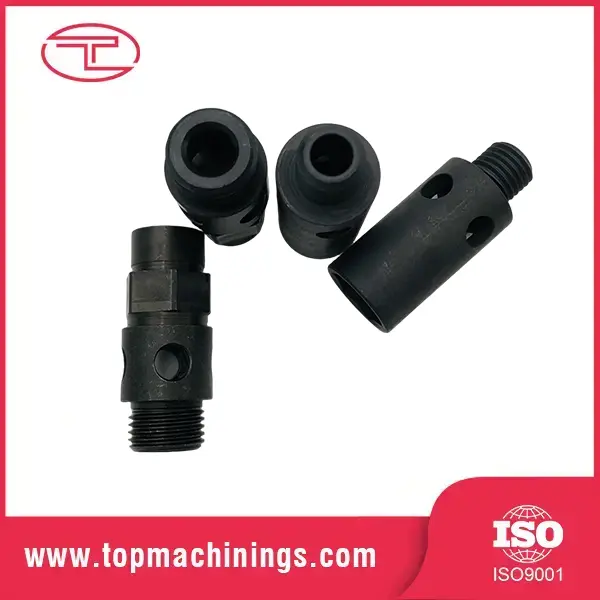

CNC Machining Precision threaded Shaft

ເພົາກະທູ້ເປັນອົງປະກອບໝູນວຽນເປັນຮູບທໍ່ກົມທີ່ມີເສັ້ນດ້າຍເຄື່ອງຈັກຕາມບາງສ່ວນ ຫຼືຄວາມຍາວທັງໝົດຂອງມັນ. ຕົວຢ່າງຄລາສສິກແມ່ນ screw ນໍາພາ - ຫົວໃຈຂອງເຄື່ອງ CNC ທຸກ, ເຄື່ອງພິມ 3D, ແລະຕົວກະຕຸ້ນເສັ້ນ - ບ່ອນທີ່ກະທູ້ປະກອບຫມາກແຫ້ງເປືອກແຂງເພື່ອປ່ຽນພືດຫມູນວຽນເຂົ້າໄປໃນການເຄື່ອນໄຫວເສັ້ນຊັດເຈນ. ແຕ່ shaft threaded ຄວາມແມ່ນຍໍາຂອງເຄື່ອງຈັກ CNC ຍັງປາກົດເປັນ shafts motor ທີ່ມີປາຍ threaded, ເຊືອກຜູກ, screws ປັບ, ແລະ shafts feeds.

ສິ່ງທີ່ແຍກ shaft threaded ດີຈາກອັນບໍ່ດີແມ່ນເບິ່ງບໍ່ເຫັນໃນ glance ແລະໄພພິບັດໃນການບໍລິການ: ຄວາມຖືກຕ້ອງ pitch thread ໃນໄລຍະເຕັມ. ໝວກນຳທີ່ມີຄວາມຜິດພາດສະສົມ 0.1 ມມ ໃນໄລຍະໜຶ່ງແມັດຂອງການເດີນທາງຈະຕັ້ງເຄື່ອງມືເຄື່ອງຂອງເຈົ້າຜິດ 0.1 ມມ — ທຸກໆຄັ້ງ. ນັ້ນແມ່ນຄວາມແຕກຕ່າງລະຫວ່າງພາກສ່ວນທີ່ຊັດເຈນແລະສ່ວນທີ່ມີບັນຫາ.

ການອອກແບບ & ພິຈາລະນາວັດສະດຸ

ເກຣດທົ່ວໄປ: 4140/42CrMo, 1045 (ຫນ້າທີ່ທົ່ວໄປ), SUS303/316 (ທົນທານຕໍ່ການກັດກ່ອນ), 6061-T6 (ນ້ໍາຫນັກເບົາ)

ຮູບແບບກະທູ້: Acme, trapezoidal, metric ISO, UNC/UNF, ball-screw ເຂົ້າກັນໄດ້

ການປິ່ນປົວຄວາມຮ້ອນ: induction hardening ຂອງ flank threads, ໂດຍຜ່ານການ-hardening, ຫຼື carburizing

ຄຸນ​ລັກ​ສະ​ນະ​ທີ່​ສໍາ​ຄັນ​: ຂຸມ​ສູນ​ກາງ​ສໍາ​ລັບ​ການ​ກັດ​, keyways​, flats​, cross-holes​, ແລະ​ເສັ້ນ​ຜ່າ​ກາງ​ຂັ້ນ​ຕອນ​

ຄວາມເຂັ້ມຂຸ້ນລະຫວ່າງເສັ້ນຜ່າສູນກາງຂອງເສັ້ນຜ່າສູນກາງຂອງ thread pitch ແລະ bearing journals: ≤ 0.02mm TIR

ຄວາມຊື່ສັດ: 0.05mm / m ມາດຕະຖານ, 0.02mm / m ສໍາລັບຊັ້ນຮຽນທີຄວາມແມ່ນຍໍາ

ສໍາລັບ CNC machining precision threaded shaft, ທາງເລືອກວັດສະດຸແມ່ນການຕັດສິນໃຈປະສິດທິພາບ: 4140 ແຂງແລະຫນ້າດິນໃຫ້ຊີວິດພັຍຍາວແລະຄວາມຫມັ້ນຄົງມິຕິ; ອາລູມິນຽມ 6061 ເຮັດໃຫ້ມີການເຄື່ອນໄຫວທີ່ມີ inertia ຕ່ໍາທີ່ມີນ້ໍາຫນັກເບົາສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມໄວສູງ. ພວກເຮົາແນະນຳຊັ້ນຮຽນຕາມການໂຫຼດ, ຄວາມໄວ, ແລະຮອບວຽນໜ້າທີ່ — ບໍ່ພຽງແຕ່ລາຄາເທົ່ານັ້ນ.

ຄຸນ​ນະ​ສົມ​ບັດ​ທີ່​ສໍາ​ຄັນ​ແລະ​ຜົນ​ປະ​ໂຫຍດ​

ກະທູ້ທີ່ຖືກຕ້ອງຫຼາຍກວ່າຄວາມຍາວເຕັມ

ກະທູ້ຖືກຕັດຈຸດດຽວ ຫຼື milled ພາຍໃຕ້ການຄວບຄຸມ CNC, ການກວດສອບຄວາມຖືກຕ້ອງຂອງ pitch ຕະຫຼອດຄວາມຍາວຂອງ thread ທັງຫມົດ - ບໍ່ພຽງແຕ່ຢູ່ໃນເຄື່ອງວັດແທກ. ສໍາລັບ CNC machining precision threaded shaft, ພວກເຮົາຖືຄວາມຜິດພາດ pitch ສະສົມພາຍໃນ 0.02mm ຕໍ່ 300mm, ດັ່ງນັ້ນຕໍາແຫນ່ງເຄື່ອງຂອງທ່ານຢ່າງຖືກຕ້ອງໃນທຸກຈຸດຂອງການເດີນທາງ.

ຄວາມສຳພັນຂອງກະທູ້ຕໍ່ວາລະສານເປັນຈຸດສູນກາງ

ວາລະສານ thread ແລະ bearing ແມ່ນ machined ໃນຫນຶ່ງ setup ຫຼືຢູ່ໃນສູນກາງລະຫວ່າງສອງປະຕິບັດງານ, ຖື runout ພາຍໃຕ້ 0.02mm. ເພົາທີ່ແລ່ນແທ້ຈະສວມເທົ່າໆກັນ, ສັ່ນໜ້ອຍລົງ, ແລະຍືດອາຍຸການແບກໄດ້.

ການປິ່ນປົວຄວາມຮ້ອນທີ່ກົງກັບຫນ້າທີ່

Induction hardening ສຸດ flanks threads ໃຫ້ພື້ນຜິວທົນທານຕໍ່ການສວມໃສ່ໃນຂະນະທີ່ຮັກສາຫຼັກແຂງສໍາລັບການສົ່ງ torque. ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີວົງຈອນສູງ, ພວກເຮົາ carburize ຫຼືໂດຍຜ່ານການ-harden ກັບຂໍ້ກໍານົດຂອງທ່ານ.

ເສັ້ນຜ່າສູນກາງໜ້າດິນທີ່ມັນສຳຄັນ

ວາລະສານລູກປືນແລະຫນ້າປະທັບຕາສາມາດເປັນຮູບທໍ່ກົມກັບ Ra 0.2μmດ້ວຍຄວາມທົນທານ ± 0.003mm — ພື້ນຜິວສໍາເລັດຮູບທີ່ຮັກສາປະທັບຕາບໍ່ຮົ່ວໄຫຼແລະ bearings ງຽບຢູ່ທີ່ RPM ສູງ.

One-Stop: Shaft + Fittings

ພວກເຮົາເຄື່ອງຈັກໃນ shaft ເຕັມ: threads, keyways, flats, cross-drilled ຮູ, ແລະ threaded ສິ້ນ - ຫນຶ່ງພາກສ່ວນ, ຫນຶ່ງສະຫນອງ, ຫນຶ່ງມາດຕະຖານຄຸນນະພາບ. ບໍ່ມີຜູ້ຂາຍທີສອງ, ບໍ່ມີການວາງຊ້ອນກັນລະຫວ່າງອົງປະກອບ.

ຂໍ້ມູນຈໍາເພາະຂອງຜະລິດຕະພັນ

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

ໃນຖານະເປັນຜູ້ຜະລິດ shaft threaded ຄວາມແມ່ນຍໍາ CNC machining shaft, Tuoyuan Metal ສະຫນອງ shafts ຈໍານວນຫຼາຍໃນລາຄາໂຮງງານຜະລິດໂດຍກົງສໍາລັບ:

screws ນໍາແລະບານ-screw-ເຂົ້າກັນໄດ້ shafts ສໍາລັບເຄື່ອງ CNC ແລະເຄື່ອງພິມ 3D

ເພົາມໍເຕີທີ່ມີປາຍ threaded ສໍາລັບ couplings ແລະ pulleys

ຕົວກະຕຸ້ນເສັ້ນແລະອົງປະກອບກະບອກສູບໄຟຟ້າ

Tie rods ແລະ screws ປັບສໍາລັບອຸປະກອນອຸດສາຫະກໍາ

ການຊີ້ນໍາລົດຍົນແລະ suspension threaded ອົງປະກອບ

ໄສ້ອາຫານສໍາລັບສິ່ງທໍ, ການຫຸ້ມຫໍ່, ແລະເຄື່ອງຈັກການພິມ

ກ່ຽວກັບພວກເຮົາ

Precision Machining ແມ່ນທຸລະກິດຫຼັກຂອງພວກເຮົາ

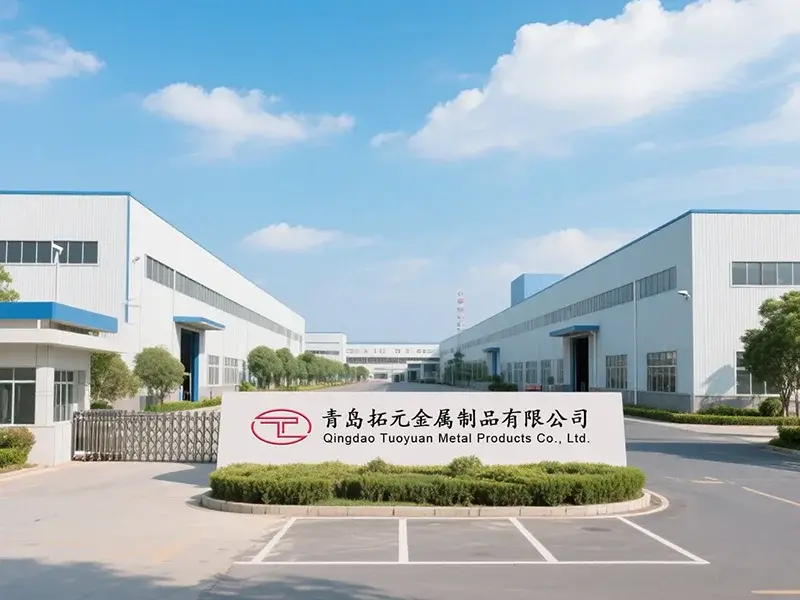

ໂລຫະ Tuoyuan ຊ່ຽວຊານໃນພາກສ່ວນທີ່ຫັນເປັນຄວາມແມ່ນຍໍາແລະອົງປະກອບເຄື່ອງ CNC - CNC machining precision shaft threaded ສີ່ຫລ່ຽມໃນ wheelhouse ຂອງພວກເຮົາ. ປະສົບການເຄື່ອງຈັກສິບປີ, 20 ເຄື່ອງກຶງ CNC ຄວາມໄວສູງ, 5 ສູນເຄື່ອງຈັກ, ແລະຄວາມສາມາດປະຈໍາປີ 100 ລ້ານຊິ້ນ.

ພິສູດຢູ່ໃນຕະຫຼາດອາເມລິກາເຫນືອ

60% ຂອງການຂາຍຂອງພວກເຮົາໄປອາເມລິກາເຫນືອ, ບ່ອນທີ່ລູກຄ້າຕ້ອງການຄວາມທົນທານທີ່ໃກ້ຊິດແລະການຈັດສົ່ງທີ່ເຊື່ອຖືໄດ້. ອັດຕາການຊື້ຊໍ້າຄືນ 95% ຫມາຍເຖິງລູກຄ້າຂອງພວກເຮົາສັ່ງຄືນ - ການຢັ້ງຢືນຄຸນນະພາບທີ່ເຂັ້ມແຂງທີ່ສຸດຢູ່ທີ່ນັ້ນ.

ໄວ, ຈະແຈ້ງການສື່ສານ

ທີມງານຂາຍຂອງພວກເຮົາເວົ້າພາສາອັງກິດໄດ້ຢ່າງຄ່ອງແຄ້ວແລະຕອບສະຫນອງພາຍໃນ 24 ຊົ່ວໂມງ. ບັນຫາຄຸນນະພາບໄດ້ຮັບການຕອບຮັບພາຍໃນ 48 ຊົ່ວໂມງ. ບໍ່ມີອຸປະສັກທາງພາສາ, ບໍ່ມີທາງອ້ອມ.

ວິສະວະກໍາສະຫນັບສະຫນູນການກໍ່ສ້າງໃນ

ບໍ່ແນ່ໃຈກ່ຽວກັບວັດສະດຸ ຫຼືການປິ່ນປົວຄວາມຮ້ອນບໍ? ສົ່ງໃບສະໝັກຂອງເຈົ້າໃຫ້ພວກເຮົາ ແລະພວກເຮົາຈະແນະນຳຊັ້ນຮຽນ ແລະຂະບວນການທີ່ຖືກຕ້ອງ. ພວກເຮົາສະຫນັບສະຫນູນຈາກຕົ້ນແບບເພື່ອການຜະລິດຂະຫນາດໃຫຍ່.

FAQ

ຖາມ: ທ່ານເຮັດ screws ນໍາ? ເຈົ້າສາມາດບັນລຸຄວາມຖືກຕ້ອງແນວໃດ? A: ແມ່ນແລ້ວ — ໝວກນຳເປັນໜຶ່ງໃນຄວາມພິເສດຂອງພວກເຮົາ. ມາດຕະຖານເກຣດຖື ± 0.05mm ຕໍ່ 300mm; ລະດັບຄວາມແມ່ນຍໍາຖື ± 0.02mm ຄວາມຜິດພາດສະສົມ pitch. ສໍາລັບຄວາມຖືກຕ້ອງທີ່ສູງຂຶ້ນ, ພວກເຮົາແນະນໍາໃຫ້ screws ບານ, ເຊິ່ງພວກເຮົາຍັງສາມາດສະຫນອງໄດ້.

Q: ທ່ານສາມາດເຄື່ອງຈັກ shaft ຈາກຕົວຢ່າງ? A: ແມ່ນແລ້ວ, ພວກເຮົາ reverse-engineer ຈາກຕົວຢ່າງທາງດ້ານຮ່າງກາຍເຊັ່ນດຽວກັນກັບຮູບແຕ້ມ. ພວກເຮົາວັດແທກຕົວຢ່າງ, ສ້າງຮູບແຕ້ມ, ແລະຢືນຢັນກັບທ່ານກ່ອນການຜະລິດ.

ຖາມ: ການປິ່ນປົວຄວາມຮ້ອນອັນໃດທີ່ທ່ານແນະນໍາສໍາລັບກະທູ້ທີ່ທົນທານຕໍ່ການສວມໃສ່? A: ສໍາລັບເຄື່ອງກົນຈັກ CNC ທີ່ມີຄວາມແມ່ນຍໍາຂອງ shaft threaded shaft ແລະ actuator, induction hardening ຂອງ flanks thread ກັບ HRC 45-55 ແມ່ນທາງເລືອກທີ່ເຫມາະສົມ - ດ້ານແຂງ, ແກນແຂງ. ສໍາລັບການສວມໃສ່ທີ່ສຸດ, carburizing ຫຼືເຕັມໂດຍຜ່ານການ-hardening ສາມາດໃຊ້ໄດ້.

ຖາມ: ທ່ານສາມາດຖືຄວາມທົນທານຂອງເສັ້ນຜ່າກາງທີ່ທ່ານຮ້ອງຂໍ? A: ແມ່ນແລ້ວ. ເສັ້ນຜ່າສູນກາງຫັນຖື ± 0.02mm; ເສັ້ນຜ່າສູນກາງຫນ້າດິນຖື ± 0.005mm. ເຄື່ອງ CNC ຂອງພວກເຮົາມີຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງທີ່ຊ້ໍາກັນຂອງ ≤± 0.003mm, ກວດສອບໂດຍການກວດກາ CMM ໃນທຸກໆຊຸດ.

Q: MOQ ຂອງທ່ານແລະເວລານໍາແມ່ນຫຍັງ? A: Prototype MOQ ແມ່ນມີຄວາມຍືດຫຍຸ່ນ (ເຖິງແມ່ນວ່າ 1-5 ຊິ້ນ). ການຜະລິດ MOQ ຈາກປະມານ 500 ຕ່ອນ. ເວລານໍາໂດຍສະເລ່ຍ 15 ມື້, 18-20 ມື້ດ້ວຍການຂັດແລະການປິ່ນປົວດ້ວຍຄວາມຮ້ອນ.
