CNC Machining Industrial Pins Dowel

pin dowel ແມ່ນ pin cylindrical ສັ້ນ, ໃຊ້ເພື່ອຮັກສາຄວາມສອດຄ່ອງທີ່ຊັດເຈນລະຫວ່າງສອງຫຼືຫຼາຍພາກສ່ວນຂອງການປະກອບ. ບໍ່ເຫມືອນກັບສະລັອດຕິງ, ທີ່ຍຶດຊິ້ນສ່ວນເຂົ້າກັນ, ເຂັມຂັດເຄື່ອງກົນຈັກ CNC ຈະຕັ້ງຕໍາແຫນ່ງ. ມັນເປັນຈຸດອ້າງອີງທີ່ສະພາແຫ່ງທັງໝົດຖືກສ້າງຂຶ້ນມາ. ເມື່ອ​ເຈົ້າ​ກອດ​ກະ​ເປົ໋າ​ເກຍ​ໃສ່​ກັບ​ໜ້າ​ແປນ​ມໍ​ເຕີ, ເຂັມ​ປັກ​ສຽບ — ບໍ່​ແມ່ນ​ສະ​ລັອດ — ຮັບ​ປະ​ກັນ​ວ່າ​ກະ​ດູກ​ຈະ​ຢູ່​ໃນ​ສະ​ເໝີ.

Dowel pins ມີສອງຮູບແບບຕົ້ນຕໍ: ກົດພໍດີແລະ slip-fit. ຄວາມແຕກຕ່າງການປະຕິບັດລະຫວ່າງ dowel ດີແລະບໍ່ດີແມ່ນວັດແທກເປັນ microns: ແຫນ້ນເກີນໄປແລະມັນ galling-seizes; ວ່າງເກີນໄປ ແລະສະພານກໍລອຍໄປ.

ວັດສະດຸແລະຄວາມແຂງຂອງ Pins Dowel ອຸດສາຫະກໍາ

ເຫຼັກກາກບອນ (1045/1060) : ແຂງ ແລະ ທົນທານ, ຄຸ້ມຄ່າການໃຊ້ງານທົ່ວໄປ

Bearing steel (GCr15/52100): ແຂງຜ່ານ HRC 60–64 ສໍາລັບອາຍຸການສວມໃສ່ສູງສຸດ.

ສະແຕນເລດ (SUS303/304/316): ທົນທານຕໍ່ການກັດກ່ອນສໍາລັບອາຫານ, ທະເລ, ແລະທາງການແພດ

ເຫຼັກເຄື່ອງມືແຂງ (ສໍາລັບການນໍາໃຊ້ສວມໃສ່ພິເສດ)

ຊ່ວງເສັ້ນຜ່າສູນກາງ: 1mm - 30mm, ຄວາມຍາວຈາກ 3mm ຫາ 200mm

ຫ້ອງຮຽນຄວາມທົນທານ: m6 press-fit, h6/h7 slip-fit ​​ຕໍ່ ISO 8734/8735, USAS B18.8.2

ເສັ້ນທາງການຜະລິດແບບຄລາສສິກແມ່ນການປີນແບບບໍ່ມີຈຸດສູນກາງ: ແທ່ງມີເສັ້ນຜ່າກາງຂັ້ນສຸດທ້າຍເທິງເຄື່ອງ grinder ທີ່ບໍ່ມີສູນກາງ, ຕັດຕາມຄວາມຍາວ, chamfered, ແລະແຂງ. ສິ່ງທີ່ຜູ້ຊື້ສ່ວນໃຫຍ່ບໍ່ເຂົ້າໃຈແມ່ນວ່າຄໍາສັ່ງ grind-for-harden matters — hardening after grinding make distortion, which is why we grind, harden, then finish-grind pins important.

Tuoyuan ກໍລະນີທີ່ແທ້ຈິງແບ່ງປັນ

ອຸດສາຫະກໍາ: ອຸດສາຫະກໍາອັດຕະໂນມັດ & ເຄື່ອງຈັກ

ວັດສະດຸ: ອະລູມິນຽມ / ສະແຕນເລດ

ຂະບວນການ: Precision CNC Turning & Grooving

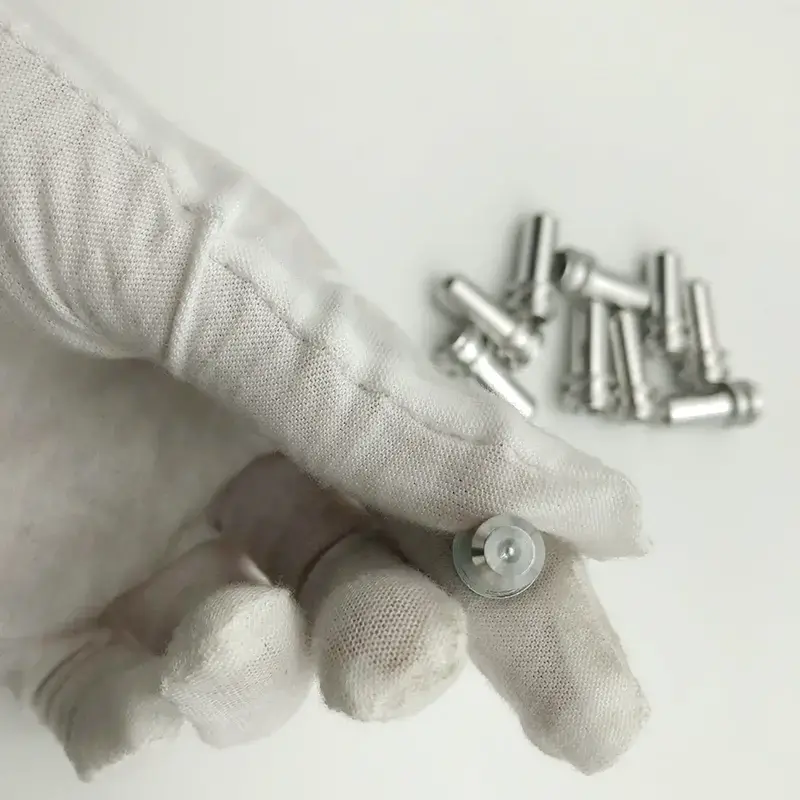

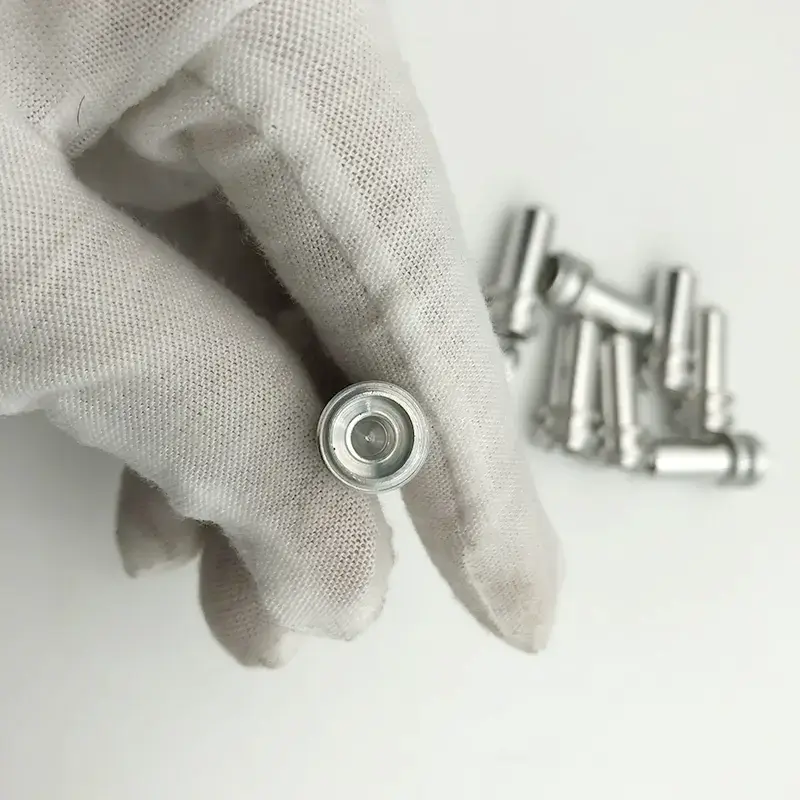

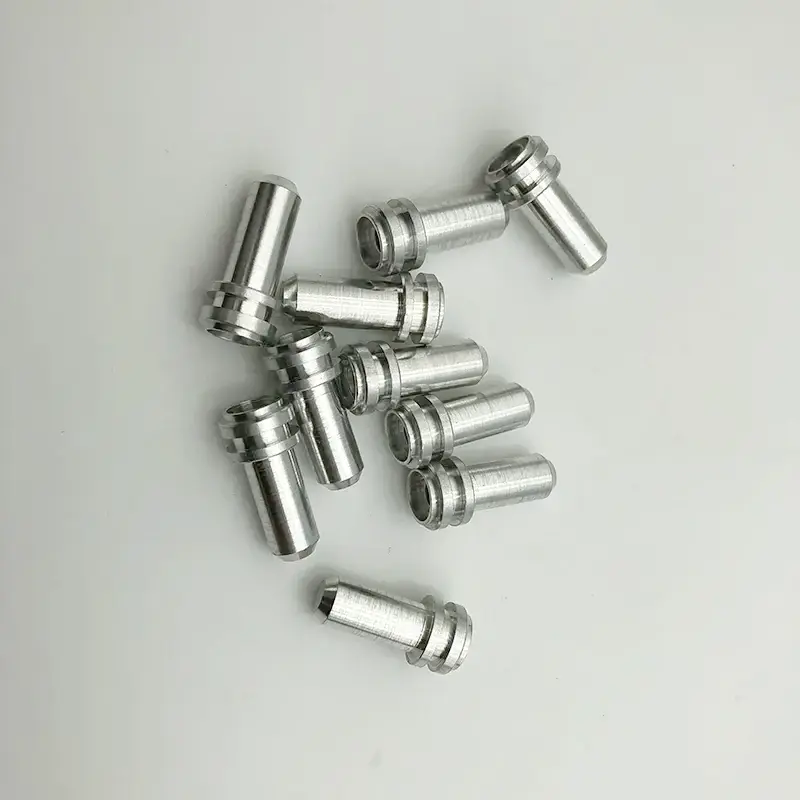

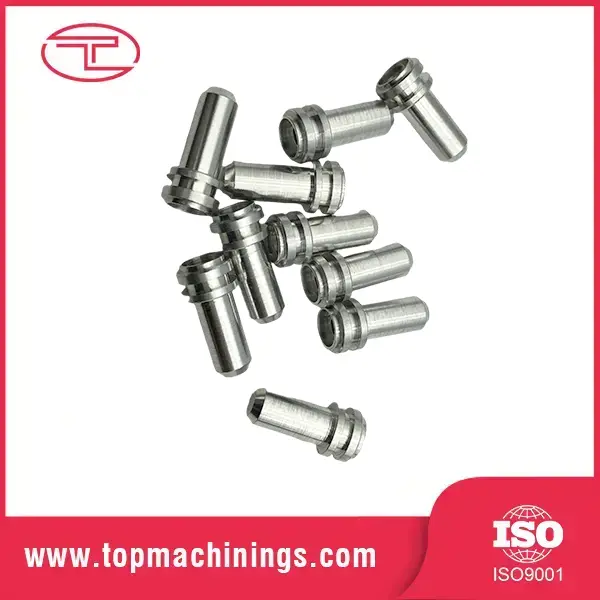

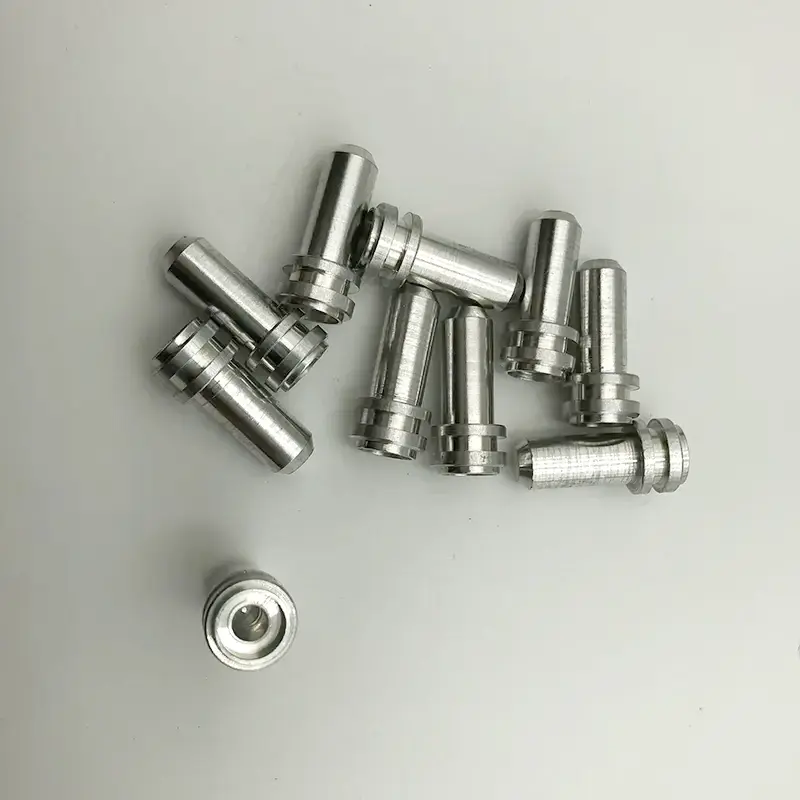

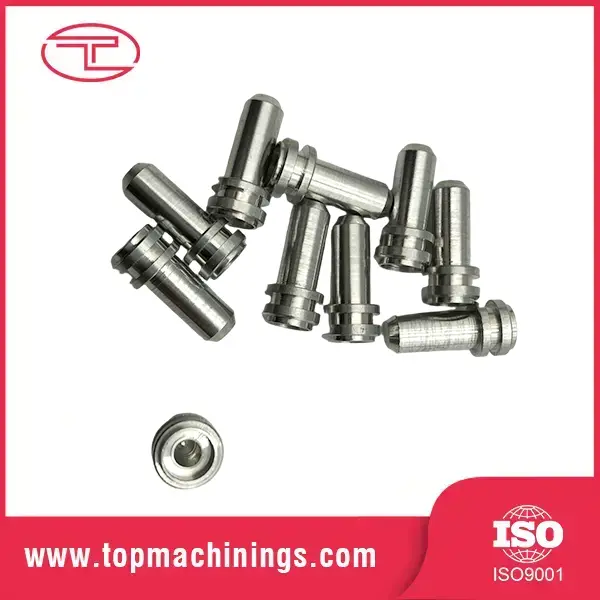

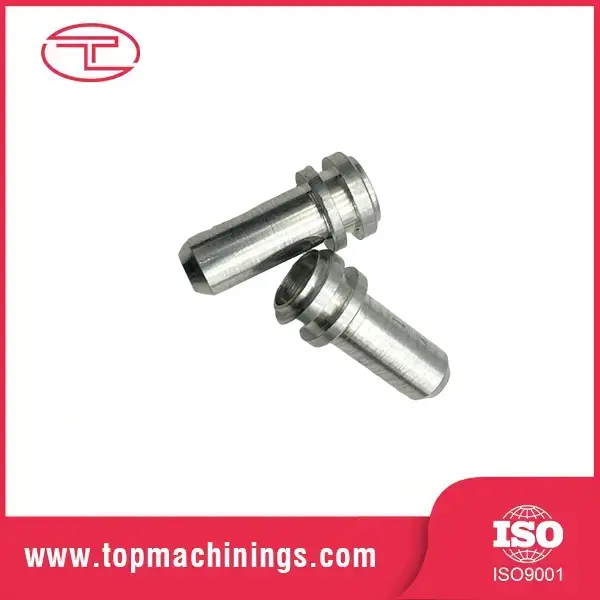

ຜູ້ຜະລິດເຄື່ອງອັດຕະໂນມັດໃນສະຫະລັດຕ້ອງການເຂັມຂັດເຄື່ອງກົນຈັກ CNC ແບບກຳນົດເອງທີ່ມີຮ່ອງຮັກສາ O-ring ທີ່ຊັດເຈນ ແລະຄວາມທົນທານຂອງມິຕິຢ່າງເຂັ້ມງວດເພື່ອຮັບປະກັນການຈັດຮຽງທີ່ຖືກຕ້ອງ ແລະປະທັບຕາທີ່ປອດໄພໃນສາຍປະກອບຄວາມໄວສູງ.

ພວກ​ເຮົາ​ໄດ້​ຜະ​ລິດ pins ຫຼາຍ​ຂັ້ນ​ຕອນ​ເຫຼົ່າ​ນີ້​ໂດຍ​ນໍາ​ໃຊ້​ຄວາມ​ແມ່ນ​ຍໍາ​ສູງ​ເຄື່ອງ​ຫັນ CNC ປະ​ເທດ​ສະ​ວິດ, ການ​ຮັກ​ສາ​ຄວາມ​ເລິກ​ຮ່ອງ​ທີ່​ແນ່​ນອນ​ແລະ​ສໍາ​ເລັດ​ຮູບ​ດ້ານ​ສໍາ​ລັບ​ການ​ປະ​ທັບ​ຕາ​ທີ່​ດີ​ທີ່​ສຸດ​. 100% ການກວດກາ optical ໄດ້ດໍາເນີນການກ່ອນທີ່ຈະຫຸ້ມຫໍ່.

ຄຸນສົມບັດ ແລະຜົນປະໂຫຍດຫຼັກ

ພື້ນດິນເປັນ ±0.002mm ສໍາລັບການຕັ້ງຕໍາແຫນ່ງທີ່ແທ້ຈິງ

ເສັ້ນຜ່າສູນກາງສຸດທ້າຍແມ່ນພື້ນດິນທີ່ບໍ່ມີສູນກາງເຖິງ ± 0.002 ມມ, ມີຫນ້າດິນຂອງ Ra 0.2-0.4μm. ນີ້ບໍ່ແມ່ນຄວາມທົນທານທີ່ "ໃກ້ຊິດພຽງພໍ" - ເຂັມຂັດເຄື່ອງ CNC ອຸດສາຫະກໍາເຄື່ອງຈັກແມ່ນຄວາມທົນທານທີ່ເຮັດໃຫ້ການປະກອບເຮັດຊ້ໍາໄດ້, ການຕິດຕັ້ງທີ່ຖືກຕ້ອງ, ແລະຜະລິດຕະພັນສອດຄ່ອງ.

ແຂງກັບ HRC 60+ ສໍາລັບການບໍລິການຍາວ

pins ເຫຼັກກ້າແມ່ນຜ່ານ-hardened ກັບ HRC 60-64, ໃຫ້ເຂົາເຈົ້າມີຄວາມແຂງທີ່ຈະຢູ່ລອດການແຊກຊ້ອນແລະການໂຍກຍ້າຍອອກໂດຍບໍ່ມີການຄະແນນ. dowel ແຂງເກີນຄວາມອ່ອນນຸ່ມໂດຍລໍາດັບຂອງຂະຫນາດ.

ປາຍ Chamfered, ຂອບສະອາດ

ທັງສອງສົ້ນຖືກໂກນ (ໂດຍປົກກະຕິ 1.5 × 45 °) ແລະຖືກທໍາລາຍ, ດັ່ງນັ້ນ pins ເລີ່ມເຂົ້າໄປໃນຮູຢ່າງສະອາດໂດຍບໍ່ມີອຸປະກອນການໂກນຫຼືທໍາລາຍປາກຂຸມ. ບໍ່ມີ burrs, ບໍ່ມີຮອຍຂີດຂ່ວນ, ບໍ່ມີສະພາແຫ່ງປະຕິເສດ.

ຄວາມຊື່ສັດທີ່ທ່ານສາມາດໄວ້ວາງໃຈ

ອັດຕາສ່ວນຄວາມຍາວຕໍ່ເສັ້ນຜ່າສູນກາງແມ່ນຖືຊື່ພາຍໃນ 0.01mm ຕໍ່ 50mm. pin dowel ງໍບໍ່ພຽງແຕ່ບໍ່ສາມາດຊອກຫາສະຖານທີ່ - ມັນທໍາລາຍຂຸມ remed ສຸດ insertion. ພວກເຮົາວັດແທກຄວາມຊື່ໃນທຸກໆຊຸດການຜະລິດ.

ການຈັດກຸ່ມເສັ້ນຜ່າສູນກາງທີ່ເຄັ່ງຄັດສໍາລັບການປະສົມ

ປັກໝຸດຖືກຈັດຮຽງເປັນກຸ່ມເສັ້ນຜ່າສູນກາງທີ່ແໜ້ນໜາ ເພື່ອໃຫ້ກ່ອງເຂັມຂັດມີຄວາມກົດດັນພໍດີ. ບໍ່ມີ "ອັນນີ້ເລື່ອນ, ອັນນັ້ນຕ້ອງການຄ້ອນຕີ" ໃນສາຍການປະກອບຂອງທ່ານ.

ຂໍ້ມູນຈໍາເພາະຂອງຜະລິດຕະພັນ

ຂະບວນການຜະລິດ

CNC machining industrial pin dowel pin ການຜະລິດເລີ່ມຕົ້ນດ້ວຍການແຕ້ມເຢັນ ຫຼື ແຖບດິນ. ແຖບແມ່ນພື້ນຖານທີ່ບໍ່ມີຈຸດສູນກາງໄປຫາເສັ້ນຜ່າກາງໃກ້ສຸດທ້າຍ, ຕັດເປັນຄວາມຍາວ, chamfered, ແລະ deburred. ສໍາລັບ pins ແຂງ, ເຂົາເຈົ້າໄດ້ຖືກປິ່ນປົວດ້ວຍຄວາມຮ້ອນແລະສໍາເລັດຮູບກັບຄວາມທົນທານສຸດທ້າຍ - ການ grind ສອງຂັ້ນຕອນແມ່ນເຮັດໃຫ້ pin ສໍາເລັດຮູບໄດ້ຕະຫຼອດແລະຊື່.

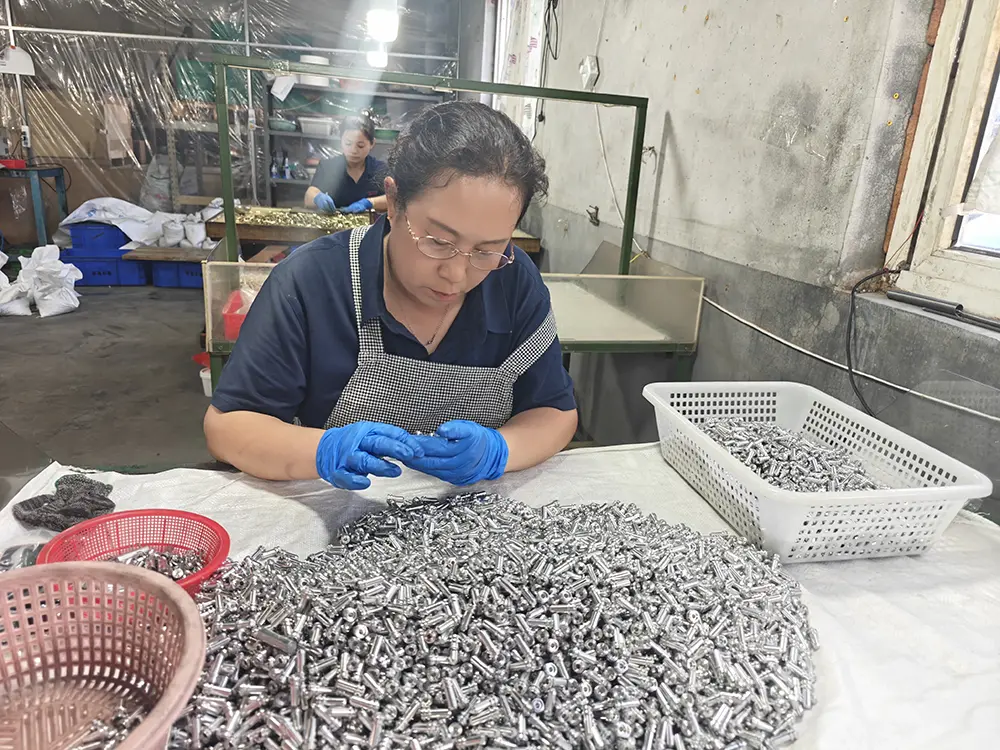

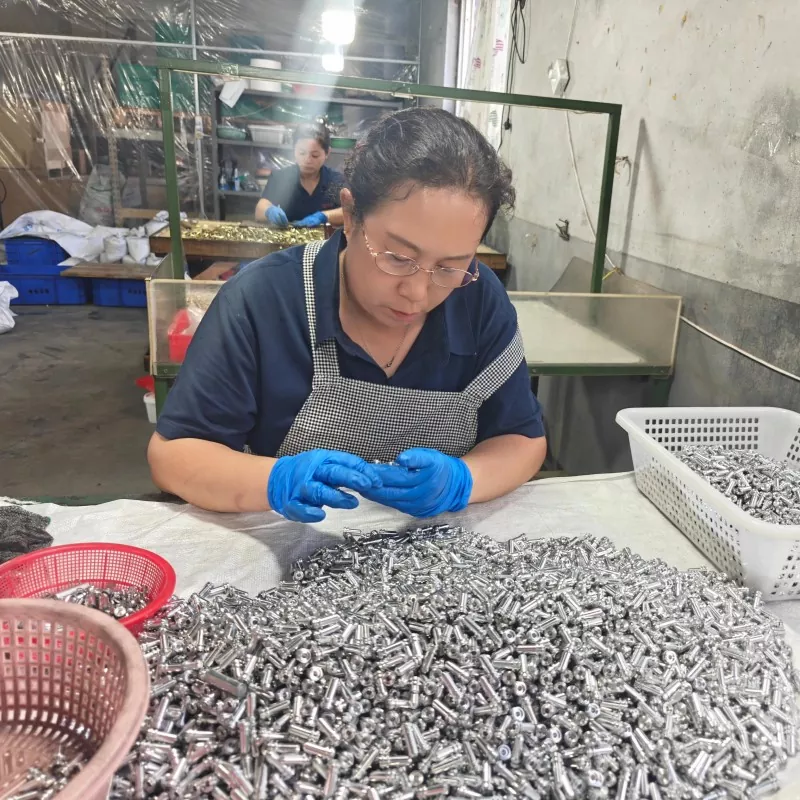

ການກວດກາຄັ້ງສຸດທ້າຍກວມເອົາເສັ້ນຜ່າສູນກາງ (ມີໄມໂຄມິເຕີແລະເຄື່ອງວັດແທກອາກາດ), ຄວາມແຂງ (ການທົດສອບ Rockwell), ຄວາມຊື່, ແລະການສໍາເລັດຮູບດ້ານ. Pins ຖືກຈັດກຸ່ມຕາມເສັ້ນຜ່າສູນກາງແລະບັນຈຸຢູ່ໃນບັນຈຸພັນທີ່ມີນ້ໍາມັນ, ປ້ອງກັນ rust. ໃບຢັ້ງຢືນຊຸດມາພ້ອມກັບທຸກຄໍາສັ່ງ.

ໄລຍະເວລາການຜະລິດ

ເວລານໍາມາດຕະຖານ: 10-15 ມື້ສໍາລັບຂະຫນາດມາດຕະຖານ; 15-18 ມື້ ແຂງ ແລະ ມາດ ຕະ ຖານ ເຊັ່ນ .

ວັນທີ 1–3: ການຢືນຢັນການສັ່ງຊື້ ແລະ ການເລືອກວັດສະດຸ

ມື້ທີ 4–8: ການຕັດແຖບ, ການຕັດ, ການຕັດໄມ້

ມື້ທີ 9-12: ການປິ່ນປົວຄວາມຮ້ອນ ແລະເຄື່ອງປັ່ນໃຫ້ສໍາເລັດຮູບ (ຖ້າລະບຸ)

ວັນທີ 13–14: ການກວດກາ, ການແບ່ງກຸ່ມ, ການຫຸ້ມຫໍ່

ວັນທີ 15: ສົ່ງຈາກ Qingdao

ເປັນຫຍັງຕ້ອງເລືອກໂລຫະ Tuoyuan

ຄວາມສາມາດລະດັບ Micron, ປະລິມານອຸດສາຫະກໍາ

ດ້ວຍ 10+ ປີໃນເຄື່ອງຈັກທີ່ມີຄວາມແມ່ນຍໍາ, ເຄື່ອງກຶງ CNC 20, ແລະຄວາມສາມາດປະຈໍາປີ 100 ລ້ານຊິ້ນ, Tuoyuan Metal ສາມາດຈັດສົ່ງເຂັມຂັດເຄື່ອງອຸດສາຫະກໍາ CNC ໃນປະລິມານລົດຍົນທີ່ມີຄວາມທົນທານໃນລະດັບຫ້ອງທົດລອງ. ພວກ​ເຮົາ​ໄດ້​ສົ່ງ​ອອກ 2.5 ລ້ານ​ສິ້ນ​ໃນ​ອັດ​ຕາ​ການ​ຜິດ​ປົກ​ກະ​ຕິ 15 PPM​.

ຜູ້ສະຫນອງທີ່ເຊື່ອຖືໄດ້ຂອງອາເມລິກາເຫນືອ

60% ຂອງຜົນຜະລິດຂອງພວກເຮົາແມ່ນໄປຫາລູກຄ້າໃນອາເມລິກາເຫນືອ, ດ້ວຍອັດຕາການຊື້ຊໍ້າຄືນ 95%. ຖ້າ pin dowel ຂອງພວກເຮົາບໍ່ໄດ້ຊອກຫາຊິ້ນສ່ວນຢ່າງຖືກຕ້ອງ, ລູກຄ້າເຫຼົ່ານັ້ນຈະບໍ່ຖືກຈັດລໍາດັບຄືນ - ທຸກໆໄຕມາດ, ເປັນເວລາຫລາຍປີ.

ການຕິດຕາມເຕັມ

ໃບຢັ້ງຢືນໂຮງງານວັດສະດຸ, ບັນທຶກການປິ່ນປົວຄວາມຮ້ອນ, ແລະບົດລາຍງານການກວດກາແມ່ນເກັບໄວ້ຕໍ່ຊຸດ. ການຕິດຕາມໄດ້ເຕັມຮູບແບບຈາກຫຼາຍແຖບຫາ PIN ສໍາເລັດຮູບ.

ຕົວຢ່າງໄວແລະວົງຢືມ

ຕົວຢ່າງຄໍາສັ່ງສົ່ງໃນ 3-5 ມື້. ວົງຢືມພາຍໃນ 24 ຊົ່ວໂມງ. ບັນຫາຄຸນນະພາບຕອບສະຫນອງພາຍໃນ 48 ຊົ່ວໂມງ. ນີ້ແມ່ນມາດຕະຖານຂອງພວກເຮົາ, ບໍ່ແມ່ນຄໍາສັນຍາຂອງພວກເຮົາ.

ການຫຸ້ມຫໍ່ & ການຂົນສົ່ງ

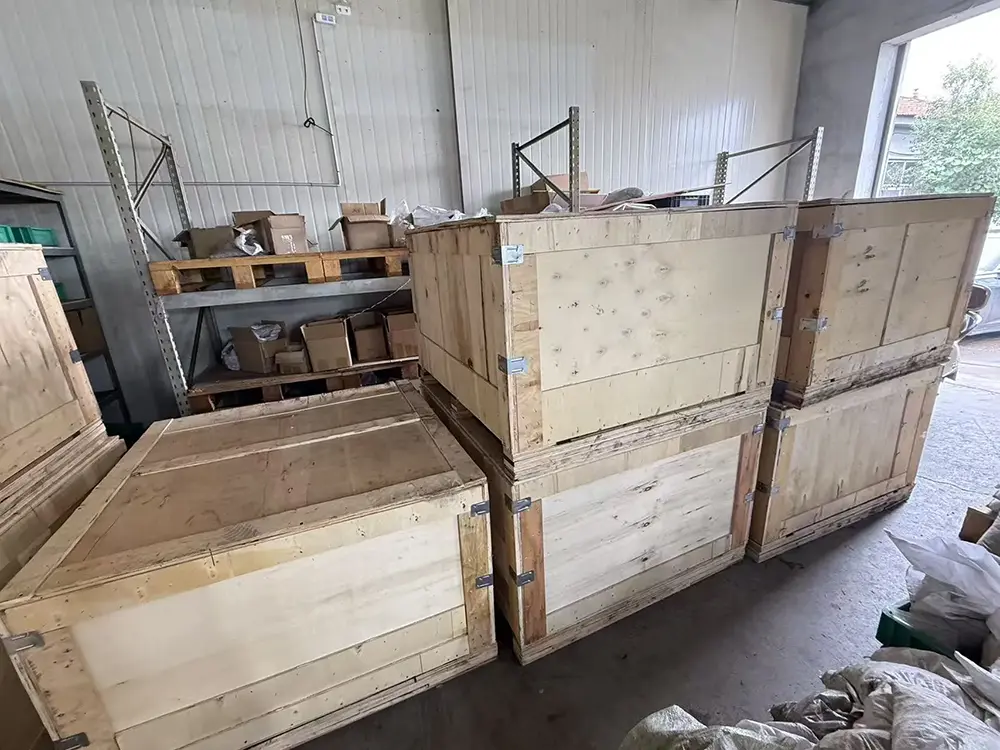

Pins ແມ່ນ oiled ຫຼື coated, packed ໃນຖົງ poly ທີ່ມີ inhibitor rust, ແລະສົ່ງໃນ cartons ຫຼືກໍລະນີໄມ້. ດ່ວນ (DHL / FedEx / UPS) ສໍາລັບຄໍາສັ່ງຂະຫນາດນ້ອຍ, ການຂົນສົ່ງທາງທະເລຈາກ Qingdao Port ສໍາລັບຈໍານວນຫຼາຍ. ເອກະສານປະກອບ: ໃບແຈ້ງໜີ້ການຄ້າ, ບັນຊີລາຍການບັນຈຸ, ໃບເກັບເງິນ, ໃບຢັ້ງຢືນແຫຼ່ງກຳເນີດ, ໃບຢັ້ງຢືນການສອບເສັງວັດສະດຸ. ສໍາລັບ CNC machining ອຸດສາຫະກໍາ pins dowel ລາຄາ, ຄໍາສັ່ງຈໍານວນຫຼາຍ, ຫຼືວົງຢືມ, ຕິດຕໍ່ທີມງານສົ່ງອອກຂອງພວກເຮົາ.

FAQ

Q1: ຄວາມທົນທານໃດທີ່ pins dowel ຂອງທ່ານຖື?

A1: ຄວາມທົນທານຂອງພື້ນດິນມາດຕະຖານແມ່ນ ± 0.002mm ກ່ຽວກັບເສັ້ນຜ່າສູນກາງ, ມີພື້ນຜິວສໍາເລັດຮູບ Ra 0.2-0.4μm. ຫ້ອງຮຽນ Fit ມີ: m6 press-fit, h6/h7 slip-fit.

Q2: ຄວາມແຕກຕ່າງກັນລະຫວ່າງ m6 ແລະ h6 fit pins ແມ່ນຫຍັງ?

A2: m6 pins ແມ່ນ oversized ເລັກນ້ອຍສໍາລັບການຕິດຕັ້ງ press-fit, ພວກເຂົາເຈົ້າລັອກເຂົ້າໄປໃນຮູ remed ແລະຮຽກຮ້ອງໃຫ້ມີ puller ເພື່ອເອົາອອກ. h6/h7 pins ແມ່ນ slip-ເຫມາະສໍາລັບການປະກອບທີ່ຕ້ອງໄດ້ຮັບການ disassembled ເປັນປະຈໍາ. ບອກພວກເຮົາຄໍາຮ້ອງສະຫມັກຂອງທ່ານແລະພວກເຮົາຈະແນະນໍາຫ້ອງຮຽນທີ່ເຫມາະສົມ.

Q3: ທ່ານໃຫ້ pins ສະແຕນເລດແຂງ?

A3: ແມ່ນແລ້ວ — ສະແຕນເລດທີ່ທົນທານຕໍ່ຝົນສາມາດແຂງກັບ HRC 38-44 ດ້ວຍຄວາມທົນທານຕໍ່ການກັດກ່ອນທີ່ດີເລີດ. ສໍາລັບອາຫານຫຼືຫນ້າທີ່ທາງທະເລ, ນີ້ແມ່ນທາງເລືອກທີ່ເຫມາະສົມ.

Q4: ທ່ານສາມາດເຮັດ pins ຄວາມຍາວ custom ຫຼື custom-chamfer?

A4: ແມ່ນແລ້ວ. ພວກເຮົາຕັດຄວາມຍາວ custom, chamfers custom, tapered pilots, ແລະ grooves ຕໍ່ຮູບແຕ້ມ. MOQ ສໍາລັບ pins custom ແມ່ນຕ່ໍາ - ຕົວຢ່າງແມ່ນຍິນດີຕ້ອນຮັບ.

Q5: ເຮັດແນວໃດທ່ານປ້ອງກັນບໍ່ໃຫ້ rust ສຸດ pins ໃນການເກັບຮັກສາ?

A5: Pins ແມ່ນ oiled ແລະ packed ກັບ vapor-phase corrosion ເຈ້ຍ inhibitor. ສໍາລັບການຂົນສົ່ງທາງທະເລຈາກຕ່າງປະເທດ, ພວກເຮົາໃຊ້ການຫຸ້ມຫໍ່ VCI ເພື່ອຮັບປະກັນການມາຮອດທີ່ບໍ່ມີ rust.
