CNC Machined Hydraulic Fitting

ທໍ່ໄຮໂດຼລິກທີ່ໃຊ້ເຄື່ອງຈັກ CNC ເປັນອຸປະກອນໄຮໂດຼລິກທີ່ເຊື່ອມຕໍ່ທໍ່, ທໍ່, ປ້ຳ, ປ່ຽງ, ແລະກະບອກສູບໃນລະບົບໄຮໂດຼລິກ. ມັນເບິ່ງຄືວ່າງ່າຍດາຍ - ໂລຫະທີ່ມີກະທູ້ແລະໃບຫນ້າຜະນຶກ - ແຕ່ມັນດໍາເນີນການພາຍໃຕ້ເງື່ອນໄຂທີ່ໂຫດຮ້າຍ: ຄວາມກົດດັນຈາກ 50 ຫາ 400+ bar, ອຸນຫະພູມ swing, ການສັ່ນສະເທືອນ, ແລະນ້ໍາບົບໄຮໂດຼລິກທີ່ພົບເຫັນເສັ້ນທາງຮົ່ວໄຫລເຊັ່ນ: ນ້ໍາພົບຮອຍແຕກ.

ວຽກງານຂອງ fitting ແມ່ນເພື່ອປະທັບຕາ. ບໍ່ວ່າຈະເປັນແປວໄຟ JIC 37°, ORFS (O-ring face seal), ກະທູ້ຂະໜານ BSPP, ຫຼື thread tapered NPT, ເລຂາຄະນິດການຜະນຶກແມ່ນເຄື່ອງຈັກເພື່ອຄວາມຊັດເຈນ micron. ພື້ນຜິວຜະນຶກອອກຈາກຮອບໂດຍ 0.02 ມມແມ່ນເຫມາະທີ່ຮ້ອງໄຫ້. ເສັ້ນດ້າຍທີ່ມີຮາກທີ່ຈີກຂາດແມ່ນອຸປະກອນທີ່ແຕກອອກພາຍໃຕ້ຄວາມກົດດັນ. ນັ້ນແມ່ນເຫດຜົນທີ່ວ່າຄຸນນະພາບເຄື່ອງຈັກບໍ່ແມ່ນ "ດີທີ່ຈະມີ" ຢູ່ທີ່ນີ້ - ມັນແມ່ນບັນຫາຄວາມປອດໄພ.

ຄຸນສົມບັດຫຼັກ ແລະຜົນປະໂຫຍດຂອງເຄື່ອງທໍ່ໄຮໂດຼລິກທີ່ເຮັດດ້ວຍເຄື່ອງ CNC

ການຜະນຶກຫນ້າດິນທີ່ເຄື່ອງຈັກ, "ບໍ່ດີພໍ" ໂກນແປວໄຟ 37°, ຮ່ອງ O-ring, ແລະໃບຫນ້າບ່ອນນັ່ງແມ່ນເຄື່ອງຈັກທີ່ມີຄວາມທົນທານຄວບຄຸມ (ມຸມບ່ອນນັ່ງ ± 0.5°, ດ້ານສໍາເລັດຮູບ Ra 0.8μm max). ພື້ນຜິວຜະນຶກທີ່ເຫມາະສົມແມ່ນສິ່ງທີ່ຮັກສາ 350 bar ພາຍໃນທໍ່ແລະອອກຈາກຫ້ອງອຸປະກອນຂອງທ່ານ.

ສະອາດ, ກະທູ້ແຫຼມ ກະທູ້ຖືກຕັດ ຫຼື ມ້ວນເປັນ 6g/6H ດ້ວຍຮູບແບບເຕັມຮູບແບບ — ບໍ່ມີຮາກທີ່ຈີກຂາດ, ບໍ່ມີກ້ານມ້ວນ. ກະທູ້ tapered (NPT/BSPT) ຖືກກວດສອບດ້ວຍເຄື່ອງວັດວົງແຫວນ L1/L2 ເພື່ອຮັບປະກັນການຕິດກັນແໜ້ນ, ບໍ່ຮົ່ວ.

ຄວາມໝັ້ນໃຈທີ່ທົດສອບຄວາມກົດດັນ ພວກເຮົາກົດດັນອຸປະກອນການທົດສອບໃຫ້ 1.5 × ລະດັບຄວາມກົດດັນການເຮັດວຽກຢູ່ໃນຊຸດຕົວຢ່າງ, ແລະທຸກ fitting ຈະຖືກກວດກາດ້ວຍສາຍຕາແລະມິຕິລະດັບ. ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ສໍາຄັນ, 100% ການທົດສອບຄວາມກົດດັນແມ່ນມີຢູ່.

ສິດທິວັດສະດຸສໍາລັບນ້ໍາ ສັງກະສີເຫຼັກກາກບອນສໍາລັບລະບົບນ້ໍາມັນແຮ່ທາດມາດຕະຖານ; ສະແຕນເລດ 316 ສໍາລັບອາຫານ, ນ້ໍາທະເລ, ແລະນ້ໍາຮຸກຮານ; ທອງເຫລືອງສໍາລັບການບໍລິການ pneumatic ຄວາມກົດດັນຕ່ໍາແລະນ້ໍາ. ວັດສະດຸທີ່ຖືກຕ້ອງປ້ອງກັນ corrosion galvanic ແລະຄວາມລົ້ມເຫຼວກ່ອນໄວອັນຄວນ.

ຄວາມສະອາດທ່ານສາມາດກໍານົດ Fittings ໄດ້ຖືກອະນາໄມ ultrasonically ແລະຫຸ້ມຫໍ່ເພື່ອສະເພາະຄວາມສະອາດຂອງທ່ານ - ລວມທັງ ISO 4406 ຫ້ອງຮຽນຄວາມສະອາດສໍາລັບ servo ທີ່ລະອຽດອ່ອນແລະລະບົບອັດຕາສ່ວນ.

ຂໍ້ມູນຈໍາເພາະຂອງຜະລິດຕະພັນ

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

ໃນຖານະເປັນຜູ້ຜະລິດແລະຜູ້ສະຫນອງອຸປະກອນທໍ່ໄຮໂດຼລິກ CNC machined, Tuoyuan Metal ສະຫນອງອຸປະກອນ fittings ຈໍານວນຫລາຍໃນລາຄາໂຮງງານໂດຍກົງສໍາລັບ:

ໄຮໂດຼລິກເຄື່ອນທີ່ - ລົດຂຸດ, ລົດຕັກ, ເຄື່ອງຈັກກະເສດ

ລະບົບໄຮໂດຼລິກອຸດສາຫະກໍາ - ເຄື່ອງກົດ, ເຄື່ອງສີດ, ເຄື່ອງມືເຄື່ອງຈັກ

ອຸປະກອນການກໍ່ສ້າງວົງຈອນໄຮໂດຼລິກ

ລະບົບໄຮໂດຼລິກໃນທະເລ ແລະນອກຝັ່ງ (316 ສະແຕນເລດ)

ການປຸງແຕ່ງອາຫານ ແລະສາຍນ້ຳຢາ

ເບນທົດສອບ, ລະບົບການຫລໍ່ລື່ນ, ແລະວົງຈອນນິວເມຕິກ

ຂະບວນການຜະລິດ

ອຸປະກອນທໍ່ໄຮໂດຼລິກແມ່ນເຄື່ອງຈັກຈາກແຖບຫຼັກໃນເຄື່ອງກຶງ CNC — ມັກຈະຢູ່ໃນວົງຈອນການຍຶດດຽວ. ຮ່າງກາຍ hex ໄດ້ຖືກຫັນ, ເຈາະ, threaded, ແລະເລຂາຄະນິດການຜະນຶກ (ໂກນດອກໄຟ, ຮ່ອງ O-ring, ຫຼື taper) ຖືກຕັດດ້ວຍເຄື່ອງມືສະເພາະ. ວິທີການຕິດຕັ້ງດຽວແມ່ນສິ່ງທີ່ເຮັດໃຫ້ພື້ນຜິວຜະນຶກເຂົ້າກັບເສັ້ນດ້າຍ.

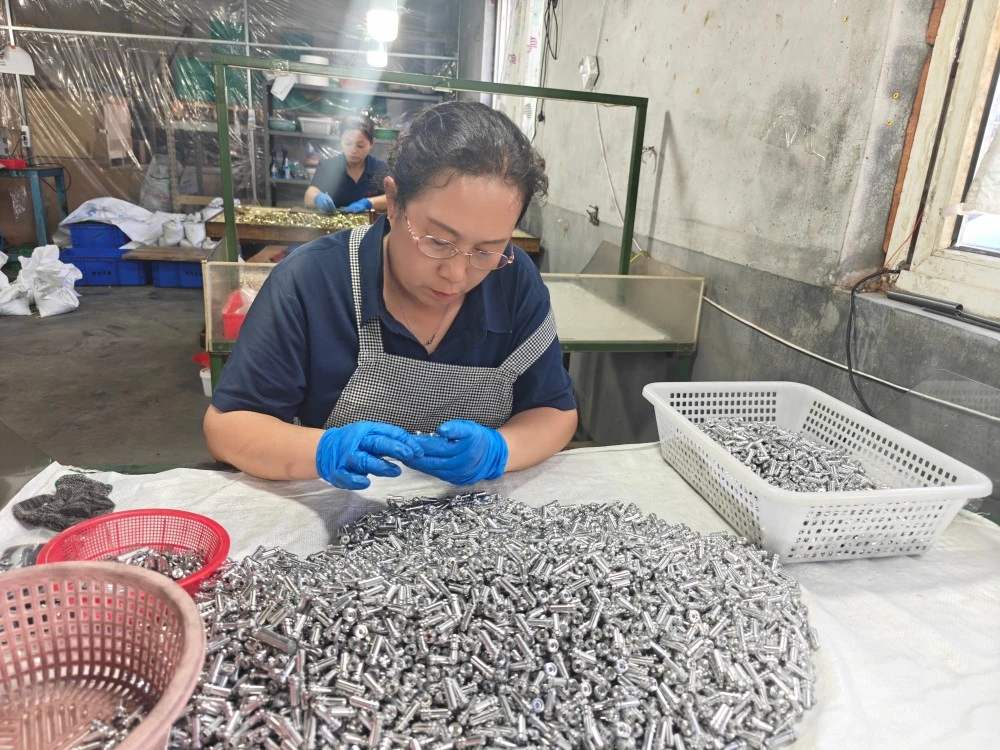

ຫຼັງ​ຈາກ​ການ​ຜະ​ລິດ​ເຄື່ອງ​ຈັກ​, ອຸ​ປະ​ກອນ​ແມ່ນ deburred — ທີ່​ສໍາ​ຄັນ​ກ່ຽວ​ກັບ​ການ​ຜະ​ນຶກ​ຫນ້າ — ຫຼັງ​ຈາກ​ນັ້ນ​ການ​ປິ່ນ​ປົວ​ດ້ານ (ການ​ເຄືອບ​ສັງ​ກະ​ສີ​, zinc-nickel​, ຫຼື passivation​)​. Fittings ໄດ້ຖືກອະນາໄມ ultrasonically ເພື່ອເອົາ chip ແລະ residue, ກວດກາຫຼັງຈາກນັ້ນ: ການວັດແທກ thread, ການກວດສອບມຸມບ່ອນນັ່ງ, ການວັດແທກຂະຫນາດ, ແລະການທົດສອບຄວາມກົດດັນຕົວຢ່າງ.

ເປັນຫຍັງຕ້ອງເລືອກໂລຫະ Tuoyuan

Machining Precision ບ່ອນທີ່ມັນນັບ ເຄື່ອງກຶງ CNC ຂອງພວກເຮົາມີຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງຊ້ໍາກັນ ≤± 0.003mm, ແລະພວກເຮົາປົກກະຕິເຄື່ອງຈັກກັບ ±0.01mm ໃນອຸປະກອນເສີມ - ແຖບຄວາມທົນທານທີ່ຮັກສາພື້ນຜິວປະທັບຕາແລະກະທູ້ທີ່ສະອາດ.

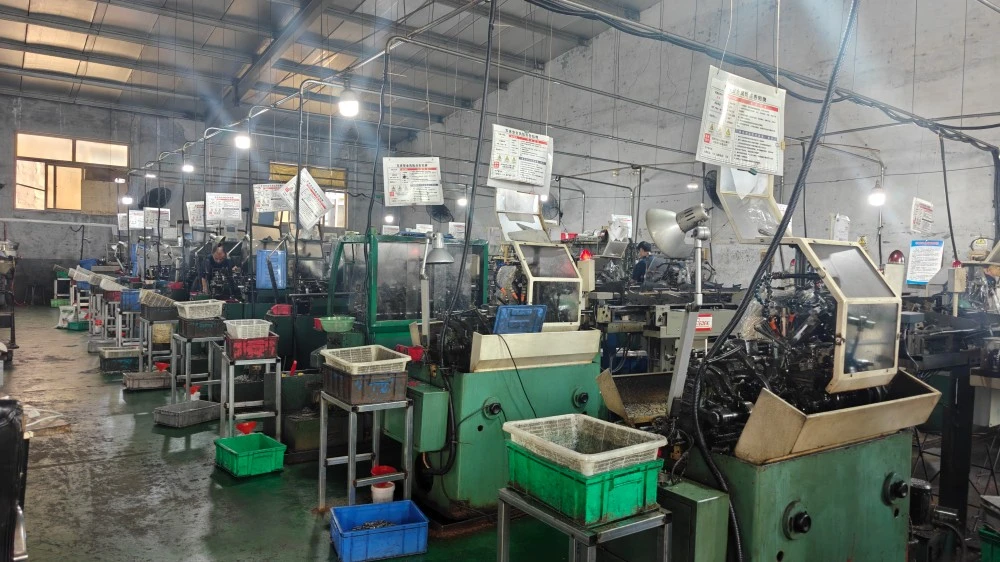

ທົດສະວັດຂອງຄວາມຊໍານານງານໂລຫະ ໃນໄລຍະ 10 ປີໃນການຫັນພາກສ່ວນທີ່ຊັດເຈນ, ມີໂຮງງານຜະລິດ 5,000 m², 20 CNC lathes, ແລະ 100 ລ້ານເຄື່ອງປະຈໍາປີ. ພວກ​ເຮົາ​ໄດ້​ຜະ​ລິດ​ທຸກ​ມາດ​ຕະ​ຖານ​ທີ່​ເຫມາະ​ສົມ​ໃນ​ລາຍ​ການ​ນີ້ — ຫຼາຍ​ຄັ້ງ​ຫຼາຍ​ຄັ້ງ​.

ຕອບສະຫນອງຄຸນນະພາບ 48 ຊົ່ວໂມງ ຖ້າພົບບັນຫາ, ພວກເຮົາຕອບສະໜອງພາຍໃນ 48 ຊົ່ວໂມງ ແລະ ຮັບຜິດຊອບຄ່າຊົດເຊີຍທັງໝົດຕາມທີ່ໄດ້ຕົກລົງກັນ. ຄໍາຫມັ້ນສັນຍານັ້ນ, ເປັນກຽດຢ່າງບໍ່ຢຸດຢັ້ງ, ແມ່ນເຫດຜົນທີ່ 95% ຂອງລູກຄ້າຂອງພວກເຮົາສັ່ງຄືນ.

ການສົ່ງອອກເອກະສານທີ່ກຽມພ້ອມ ໃບຢັ້ງຢືນວັດສະດຸ, ບົດລາຍງານການກວດກາ, ແລະບັນທຶກການທົດສອບຄວາມກົດດັນສົ່ງກັບທຸກຄໍາສັ່ງ. ການປະສານງານການກວດສອບພາກສ່ວນທີສາມສາມາດໃຊ້ໄດ້.

ການຫຸ້ມຫໍ່ & ການຂົນສົ່ງ

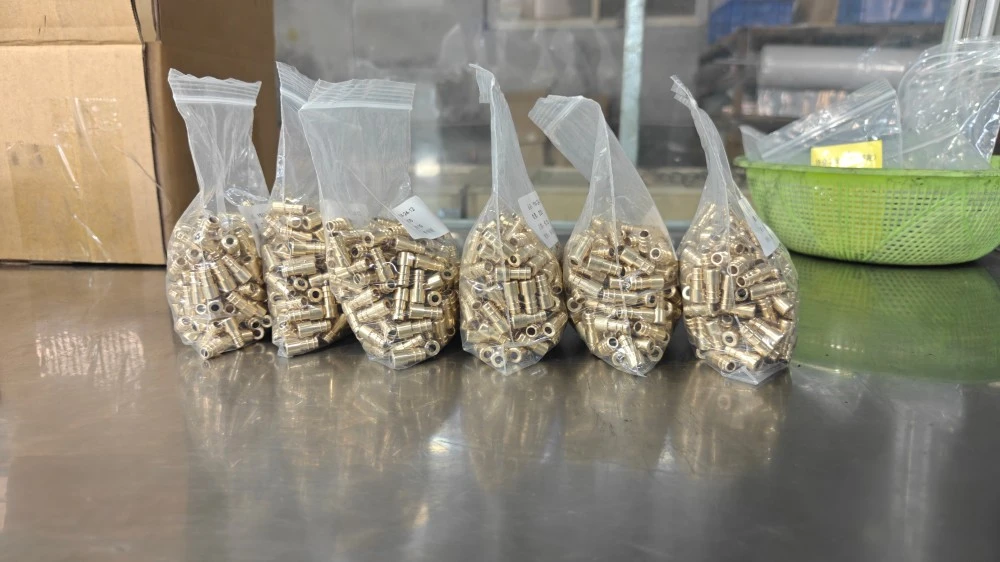

Fittings ໄດ້ຖືກອະນາໄມ, ປ້ອງກັນ corrosion, ແລະບັນຈຸຢູ່ໃນຖົງ poly, cartons, ຫຼືກໍລະນີໄມ້ສົ່ງອອກ. ການຂົນສົ່ງດ່ວນ, ທາງອາກາດ, ແລະທາງທະເລຈາກທ່າເຮືອ Qingdao. ເອກະສານປະກອບ: ໃບແຈ້ງໜີ້ການຄ້າ, ບັນຊີລາຍການບັນຈຸ, ໃບເກັບເງິນ, ໃບຢັ້ງຢືນແຫຼ່ງກຳເນີດ, ໃບຢັ້ງຢືນການສອບເສັງວັດສະດຸ. ສໍາລັບ CNC machined ລາຄາ fitting ໄຮໂດຼລິກ, ຄໍາສັ່ງຫຼາຍ, ຫຼືວົງຢືມ, ຕິດຕໍ່ທີມງານສົ່ງອອກຂອງພວກເຮົາ.

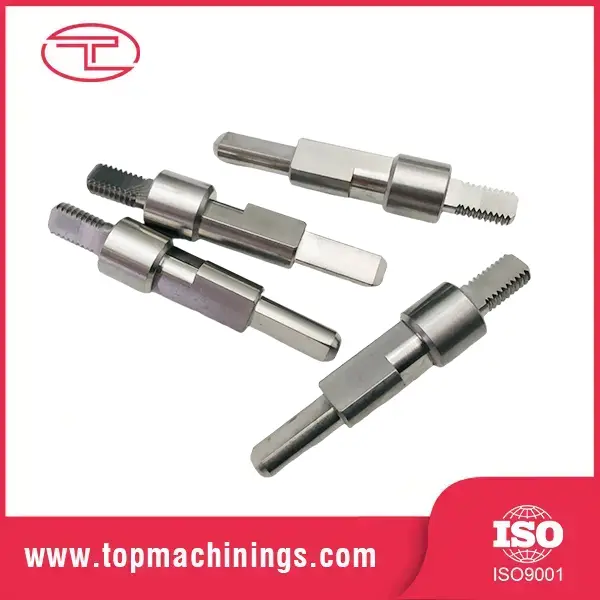

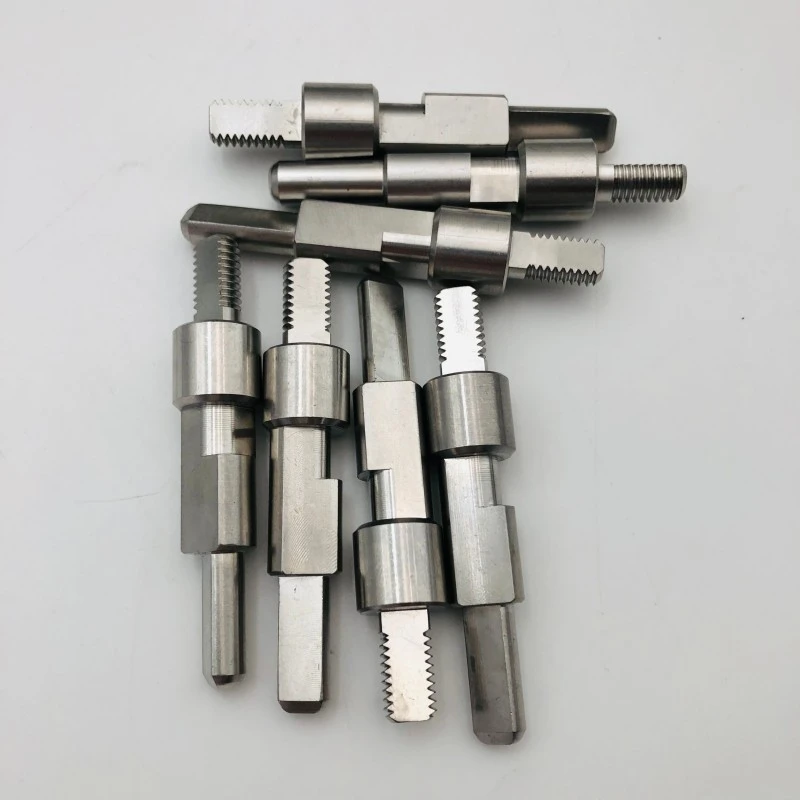

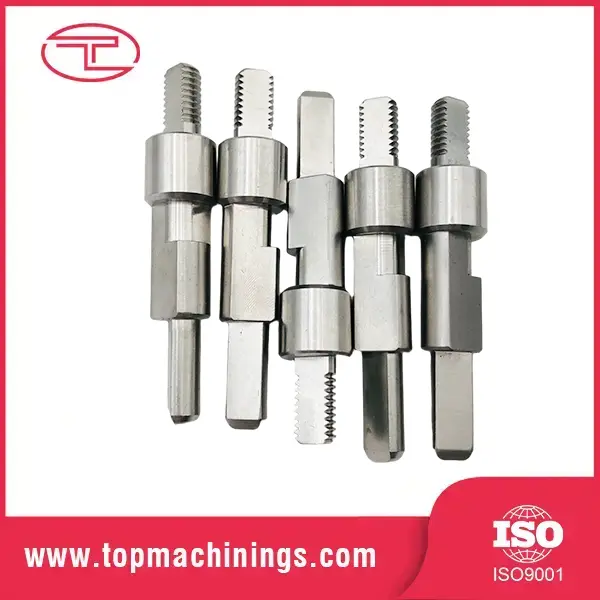

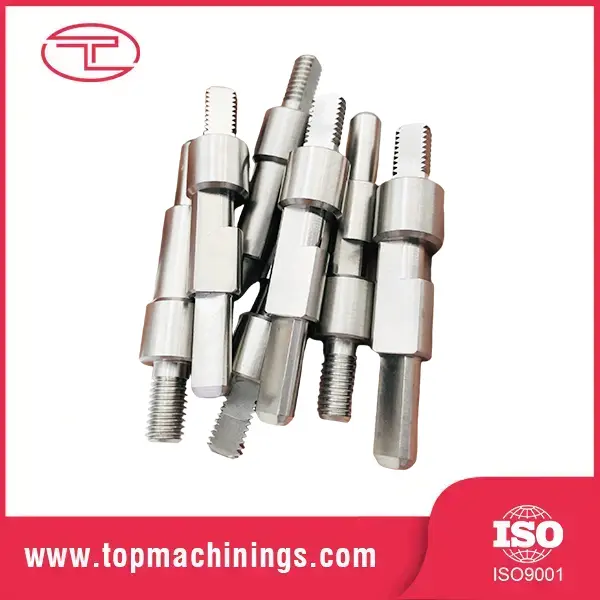

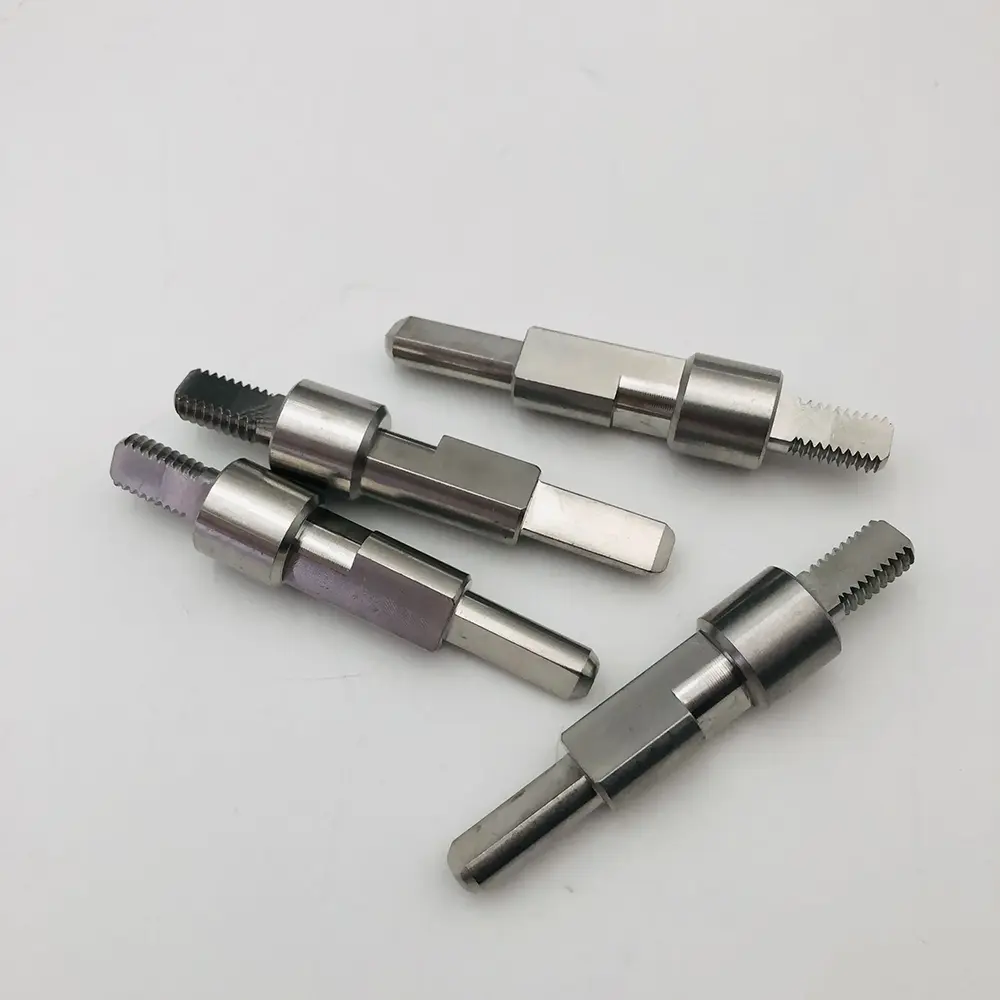

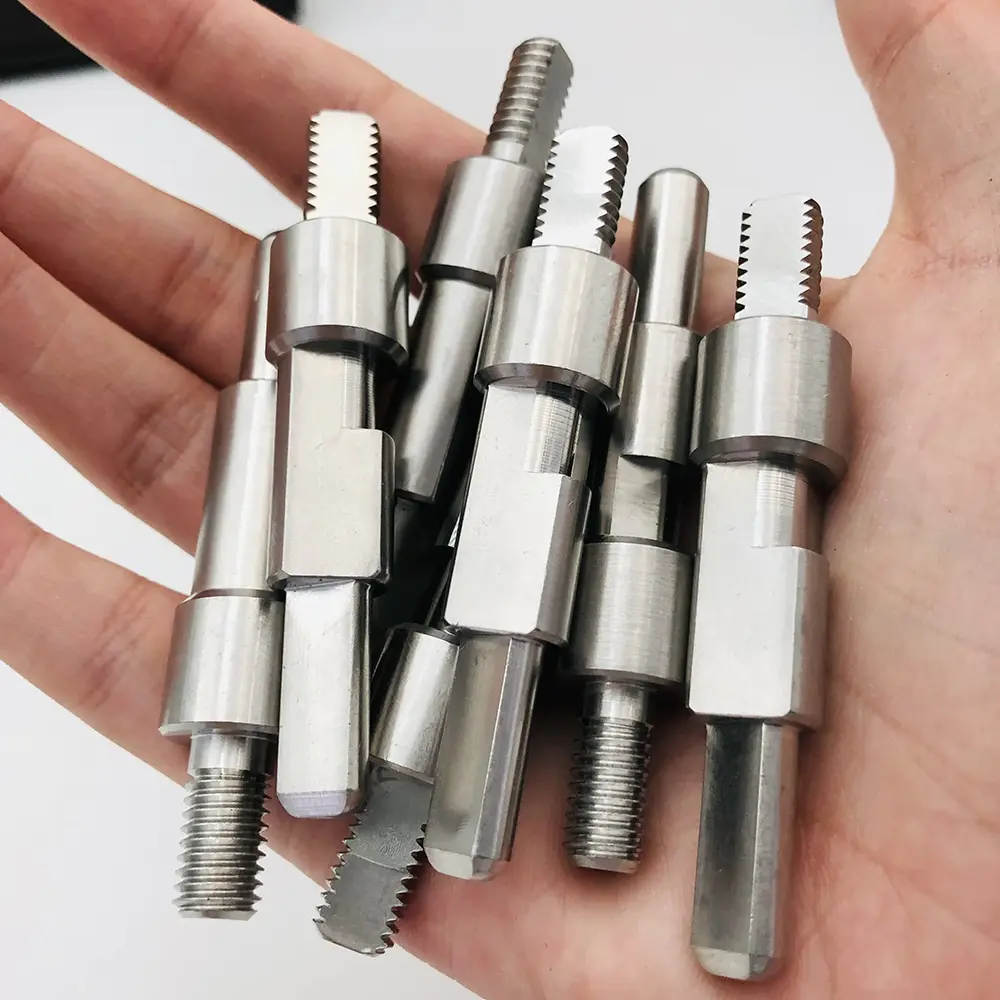

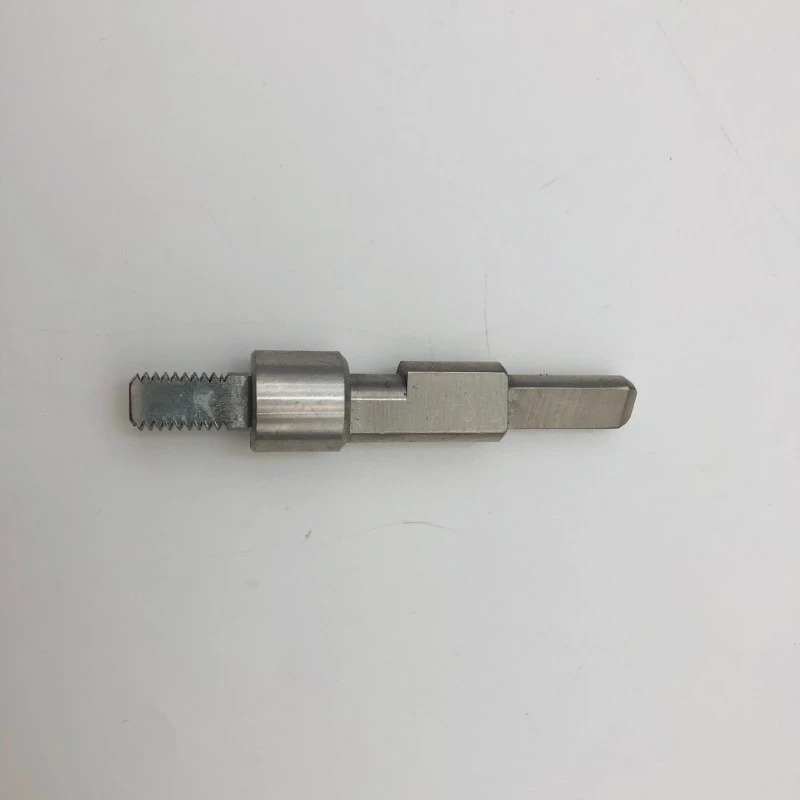

ທໍ່ກະທູ້ທີ່ມີຄວາມແມ່ນຍໍາສູງສໍາລັບອຸປະກອນອຸດສາຫະກໍາ

ລູກຄ້າ: ຜູ້ຜະລິດອຸປະກອນໄຮໂດຼລິກເອີຣົບ

ອຸດສາຫະກໍາ: ພະລັງງານຂອງນ້ໍາ & ອຸດສາຫະກໍາອັດຕະໂນມັດ

ວັດສະດຸ: Stainless Steel / Carbon Steel

ຂະບວນການ: Precision CNC Turning, Milling, Threading & ການປິ່ນປົວຄວາມຮ້ອນ

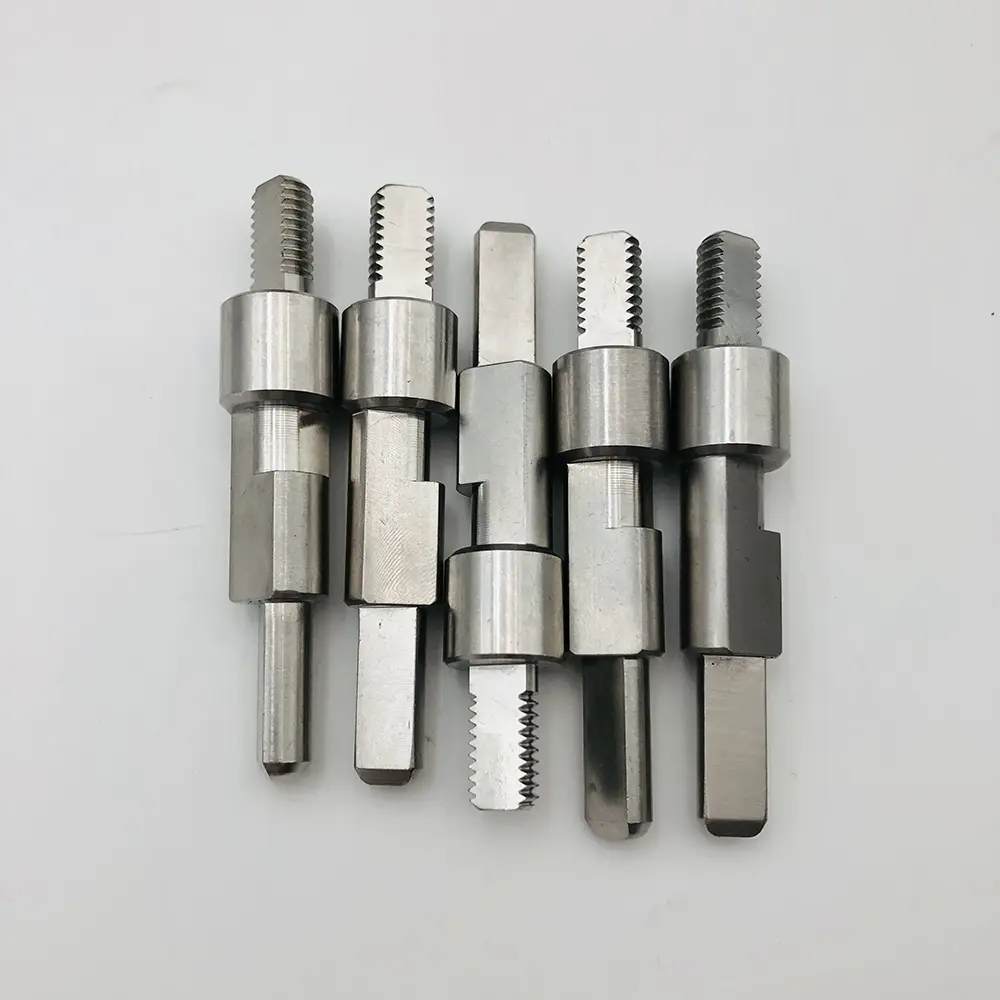

ລູກຄ້າຕ້ອງການ shafts threaded ຫຼາຍຂັ້ນຕອນທີ່ກໍາຫນົດເອງທີ່ມີຄວາມທົນທານທີ່ແຫນ້ນຫນາແລະການສໍາເລັດຮູບກ້ຽງເພື່ອປ້ອງກັນການຮົ່ວໄຫຼແລະການສວມໃສ່ຂອງກົນຈັກໃນເຄື່ອງປະກອບໄຮໂດຼລິກຄວາມກົດດັນສູງ. ອົງປະກອບຕະຫຼາດມາດຕະຖານລົ້ມເຫຼວທີ່ຈະຕອບສະຫນອງຄວາມຕ້ອງການ torque ແລະການຈັດຕໍາແຫນ່ງສະເພາະຂອງເຂົາເຈົ້າ.

ການນໍາໃຊ້ຫຼາຍແກນສະວິດ CNC ປ່ຽນເປັນສີແລະຄວາມແມ່ນຍໍາຂອງເຄື່ອງຈັກ, ພວກເຮົາຜະລິດ shafts ປັບແຕ່ງທີ່ມີເສັ້ນລວດແນ່ນອນແລະລັກສະນະແປຮູບຕາມຮູບແຕ້ມດ້ານວິຊາການຂອງລູກຄ້າ. ການຄວບຄຸມຄຸນນະພາບຢ່າງເຂັ້ມງວດ, ລວມທັງການທົດສອບ 100% thread gauge ແລະການກວດສອບຄວາມຫຍາບຂອງພື້ນຜິວ, ໄດ້ຖືກນໍາໃຊ້ກ່ອນທີ່ຈະຂົນສົ່ງ.

FAQ

ຖາມ: ຂ້ອຍຄວນໃຊ້ມາດຕະຖານທີ່ເຫມາະສົມແນວໃດ?

A: ມັນຂຶ້ນກັບພາກພື້ນແລະທໍ່ທໍ່ຂອງທ່ານ: JIC ແມ່ນທົ່ວໄປໃນອາເມລິກາເຫນືອ, BSP ໃນເອີຣົບ / ອາຊີ, metric DIN ໃນເຢຍລະມັນ, ORFS ບ່ອນທີ່ການສັ່ນສະເທືອນແລະການຮົ່ວໄຫຼທີ່ບໍ່ມີປະສິດທິພາບທີ່ສໍາຄັນ. ສົ່ງອຸປະກອນຫຼືຮູບແຕ້ມໃນປະຈຸບັນຂອງເຈົ້າໃຫ້ພວກເຮົາແລະພວກເຮົາຈະກໍານົດມາດຕະຖານແລະການສະຫນອງອຸປະກອນທີ່ກົງກັນ.

ຖາມ: ອຸປະກອນເສີມຂອງທ່ານສາມາດຮັບມືກັບຄວາມກົດດັນແນວໃດ?

A: fittings ມາດຕະຖານໄດ້ຖືກຈັດອັນດັບ 350 bar ຄວາມກົດດັນການເຮັດວຽກ; ການຕັ້ງຄ່າຄວາມກົດດັນສູງເຖິງ 630 bar. ພວກ​ເຮົາ​ມີ​ຄວາມ​ກົດ​ດັນ​ຂອງ​ການ​ທົດ​ສອບ​ຕົວ​ຢ່າງ batch ກັບ 1.5× ຄວາມ​ກົດ​ດັນ​ທີ່​ຈັດ​ອັນ​ດັບ​.

ຖາມ: ທ່ານສາມາດສະຫນອງອຸປະກອນສະແຕນເລດສໍາລັບອາຫານຫຼືນ້ໍາທະເລບໍ?

A: ແມ່ນແລ້ວ — ອຸປະກອນເສີມ SUS316 ທີ່ມີການສໍາເລັດຮູບ passivation ມີໃຫ້ສໍາລັບອາຫານ, ທາງທະເລ, ແລະຢາ. ໃບຢັ້ງຢືນວັດສະດຸສະຫນອງໃຫ້.

ຖາມ: ທ່ານສະເຫນີອຸປະກອນທີ່ເຫມາະສົມຕໍ່ການແຕ້ມຮູບບໍ?

A: ແມ່ນແລ້ວ, ອຸປະກອນທີ່ເຫມາະສົມຢ່າງສົມບູນແມ່ນພິເສດຂອງພວກເຮົາ. ສົ່ງຮູບແຕ້ມຫຼືຕົວຢ່າງແລະພວກເຮົາຈະເຄື່ອງຈັກໄປຫາເລຂາຄະນິດທີ່ແນ່ນອນຂອງທ່ານ, ລວມທັງການຕັ້ງຄ່າພອດທີ່ກໍາຫນົດເອງ.

Q: MOQ ຂອງທ່ານແລະເວລາການຈັດສົ່ງຂອງ CNC machined fitting ໄຮໂດຼລິກຂອງທ່ານແມ່ນຫຍັງ?

A: ຕົວຢ່າງ: 3-5 ມື້, MOQ ປ່ຽນແປງໄດ້. ການຜະລິດ: ສະເລ່ຍ 15 ມື້. ການຂົນສົ່ງທາງທະເລຈາກ Qingdao, ຫຼືດ່ວນສໍາລັບຄໍາສັ່ງຂະຫນາດນ້ອຍຮີບດ່ວນ.
